五金件尺寸机器视觉检测方案

发布时间:2024-04-25点击数:

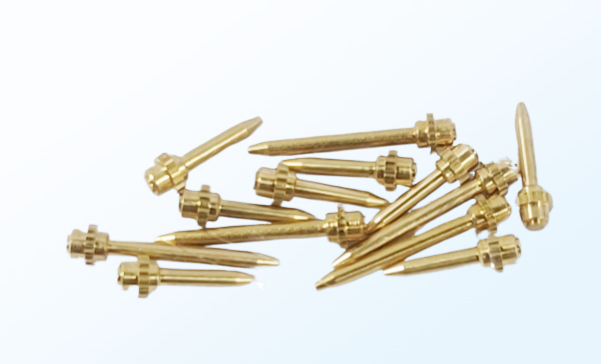

五金件尺寸机器视觉检测方案。五金件在加工过程中,很容易出现各种各样的缺陷,所以在机器视觉行业中经常会遇到五金件的缺陷检测。上面的这种螺丝的缺陷相对来说还是比较容易解决的,只是检测产品的倒角尺寸和正光尺寸,没有表面划痕、撞伤、污渍等难搞的检测要求。

对于这种检测要求,在机器视觉中要想实现是比较简单的。只需要一个环形光源,如定制光学自适应光源;一台SONY工业相机,液晶显示器,SIPOTEK视觉检测软件,

远心高清光学工业镜头,松下伺服电机,SIPOTEK定制减速机,SIPOTEK相机调节模组,SIPOTEK控制系统。

13358488571824510 拷贝.jpg

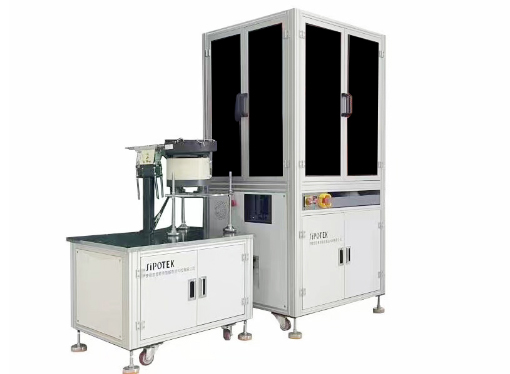

在系统选择上,思普泰克专业设备SP-T300云盘高速视觉检测机通过通过高速相机或传感器对产品进行快速图像采集,用先进的图像处理算法对图像进行分析和处理,提取出产品的特征信息,尺寸、形状、颜色;系统从图像中提取出产品的关键特征,对提取的特征进行比对和分析,检测出产品是否存在缺陷或异常;根据检测结果,系统实时对产品进行合格与不合格的判定;实时监测并记录产品的各项参数和质量数据,可根据生产需求进行定制和调整。


8012 拷贝.jpgimage.png

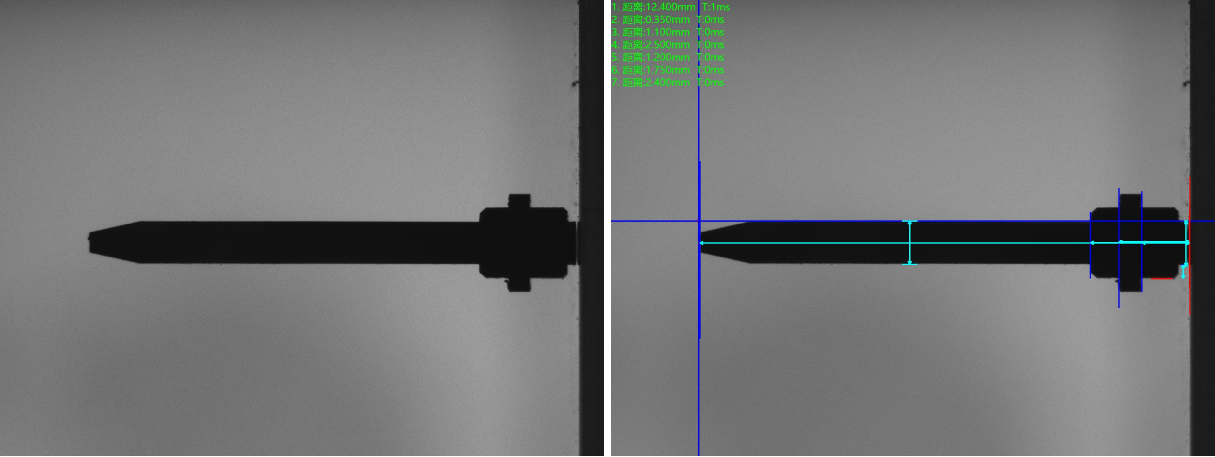

对于该五金件尺寸的检测,使用图像处理算法对尺寸进行测量即可。通过检测图像中物体的边缘,计算出五金件的尺寸;使用已知尺寸的模板与五金件的图像进行匹配,从而确定五金件的尺寸;多视角或三维相机进行五金件的扫描,以获取更多尺寸信息。
