不锈钢盖机器视觉外观检测方案

在五金零部件生产行业，不锈钢盖作为常用配件，其外观质量和尺寸精度直接决定产品合格率与品牌口碑。传统人工质检存在效率低下、漏检误检率高、人工成本高、检测标准不统一等痛点，难以满足大批量、高标准的生产需求。

针对不锈钢盖外观缺陷、尺寸精度检测难题，我们推出全自动机器视觉检测设备，替代人工完成全流程质检，实现高速、精准、稳定检测，助力企业提质增效、降本减耗，适配各类不锈钢盖流水线生产作业。

一、适用产品

各类圆形、异形不锈钢盖，不锈钢密封盖、五金装饰盖、工业配套不锈钢端盖等薄片状、圆盘状五金配件。

二、核心检测内容与标准

设备全方位覆盖不锈钢盖关键部位检测，不留死角，严格把控产品质量，所有检测项均可根据实际生产标准灵活调整。

1. 外观缺陷检测

•表面划伤、擦伤：精准识别顶面、底面各类划痕、擦痕，最小可检缺陷面积0.5mm²，灰度差值大于40即可清晰检出，杜绝细微瑕疵漏检。

•凹陷、变形：捕捉产品表面凹陷、凸起、磕碰变形等外观瑕疵，区分轻微瑕疵与严重不良，判定标准清晰可控。

•污渍、毛刺：检测表面残留污渍、毛刺、飞边等问题，保障产品表面光洁度达标。

2. 尺寸精度检测

•外径尺寸：高精度检测产品外径，检测精度可达±0.05mm，严格把控尺寸公差，区分尺寸偏大、偏小不良品。

•中孔检测：快速识别缺孔、孔位堵塞、孔位偏移、孔径异常等问题，保证产品结构完整合规。

三、设备核心优势

1. 全自动化运行，省心省力

设备实现全自动上料、输送、定位、检测、分拣全流程作业，无需人工值守，大幅减少人工投入，降低人工成本，适配24小时不间断生产，单日检测量远超人工。

2. 检测精准，杜绝漏检误检

搭载高清工业CCD相机、专用视觉光源和自研检测软件，消除不锈钢表面反光干扰，成像清晰稳定。采用智能算法分析，统一检测标准，不受人工疲劳、情绪影响，漏检率、误检率远低于人工质检。

3. 适配性强，灵活易用

设备支持多款规格不锈钢盖检测，更换产品只需微调参数，无需大幅改装设备。可无缝对接现有生产线，占地空间小，安装便捷，适合各类生产车间布局。

4. 运行稳定，维护简便

整机采用优质钣金机身和精密机械结构，耐用性强，故障率低。操作界面简洁易懂，工人经过简单培训即可上手，日常维护保养方便快捷，节省运维成本。

5. 数据可追溯，便于管控

设备自带数据记录功能，实时统计良品、不良品数量，记录缺陷类型，方便生产复盘和质量管控，助力企业优化生产工艺，提升整体产能。

四、设备组成与结构

1. 核心组成部件

设备由自动上料机构、输送定位机构、视觉检测系统、工控主机、PLC控制系统、自动分拣机构、专用光源镜头七大核心部分组成，搭配自研视觉检测软件，协同完成全流程检测。

2. 相机工位布局

采用多角度相机搭配定制光源设计，全方位覆盖产品检测部位，避免检测死角：

•顶部正光相机：负责检测产品顶面划伤、凹陷、擦伤等缺陷

•底部正光相机：负责检测产品底面外圈擦伤、磨损等缺陷

•背光检测相机：负责检测产品外径尺寸、中孔有无及孔位偏差

3. 完整检测流程

1.自动上料：通过振动盘或提升机，将产品有序送入输送线

2.精准定位：产品经过导正机构，摆正位置，保证检测精准度

3.影像采集：传感器触发相机，多角度拍摄产品影像

4.智能分析：软件对比标准参数，判定产品合格与否

5.自动分拣：良品流入下一工序，不良品自动分流至废料盒

五、检测效果展示

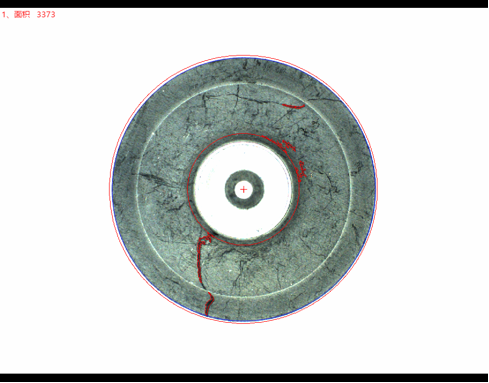

1. 外观缺陷检测效果

良品表面光洁平整，无划痕、擦伤、变形等瑕疵，系统判定合格；不良品表面细微划痕、大面积擦伤、凹陷变形等缺陷，都会被系统精准捕捉，并标记缺陷位置，清晰区分。

2. 尺寸精度检测效果

背光成像下，产品轮廓清晰，系统自动测量外径、识别中孔状态，尺寸超出公差范围、无孔、孔位偏移等问题，均可快速检出，杜绝尺寸不良流入市场。

六、设备基础参数

•设备尺寸：1050*950*1850mm

•检测精度：±0.05mm

•电源要求：AC220V，50Hz

•运行环境：温度0-50℃，湿度90%RH以下（无结露）

•下料方式：双通道分拣，良品、不良品分离收集

七、安装与售后保障

安装要求

设备占地空间小，可直接接入现有流水线，安装场地需远离大功率电磁干扰设备，保证电源稳定，预留充足操作和维护空间即可。

售后服务

提供一站式服务，包含设备上门安装调试、操作人员技能培训、终身技术支持、设备维修保养等服务。专业技术团队全程跟进，解决设备使用难题，保障设备长期稳定运行。

我们专注机器视觉检测领域多年，深耕五金零部件检测设备研发与制造，可根据客户产品规格、检测需求，提供定制化检测方案，打造专属质检设备。如需试样检测、实地考察或了解更多设备详情，欢迎随时咨询对接。
