解锁精冲零件检测黑科技：机器视觉如何“智胜”人工？

精冲零件的重要性与表面缺陷问题

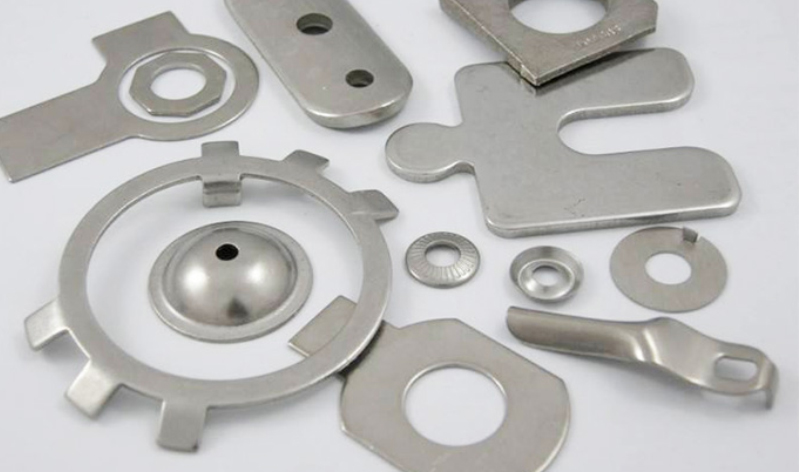

精冲零件作为现代制造业中的关键基础部件，广泛应用于汽车、航空航天、电子、机械等众多核心领域。在汽车工业中，精冲零件用于发动机、变速器、制动系统等关键部位，其质量直接影响汽车的性能、安全性和可靠性 。例如，汽车发动机的精冲齿轮，需要具备高精度的齿形和表面质量，以确保发动机的平稳运转和动力传输效率。在航空航天领域，精冲零件应用于飞行器的结构件、发动机部件等，对于减轻飞行器重量、提高飞行性能起着重要作用，像飞机发动机的叶片精冲件，其制造精度和表面质量关乎发动机的燃烧效率和飞行安全。在电子设备中，精冲零件用于电路板、连接器等，保证电子产品的小型化、高性能和可靠性，如手机内部的精密连接器精冲件，需要具备良好的导电性和高精度的尺寸公差，以确保信号传输的稳定。

然而，在精冲零件的生产过程中，由于受到原材料质量、加工工艺、模具磨损等多种因素的影响，表面缺陷问题难以避免。常见的表面缺陷包括划痕、裂纹、孔洞、变形等 。这些缺陷不仅会影响精冲零件的外观质量，更严重的是会降低其机械性能、疲劳寿命和耐腐蚀性，从而影响整个产品的质量和使用寿命。例如，精冲零件表面的微小裂纹，在长期的交变载荷作用下，可能会逐渐扩展，最终导致零件的断裂失效；表面的孔洞会降低零件的强度和密封性，影响其在高压、高温环境下的工作性能。

传统的人工检测方法在面对精冲零件表面缺陷检测时，存在效率低、准确性差、主观性强等诸多弊端，已难以满足现代制造业对高精度、高效率、高可靠性检测的需求。随着人工智能和计算机视觉技术的飞速发展，机器视觉检测技术应运而生，为精冲零件表面缺陷检测提供了全新的解决方案。

精冲零件表面缺陷机器视觉检测流程全解析

图像采集

图像采集是机器视觉检测的首要环节，其质量直接影响后续检测的准确性和可靠性。在这一过程中，相机和镜头的选型至关重要。例如，选择高分辨率的相机能够捕捉到精冲零件表面更细微的细节，对于检测微小的划痕、孔洞等缺陷具有重要意义 。一般来说，对于精度要求较高的精冲零件检测，可选用分辨率在 500 万像素以上的工业相机。镜头的焦距、光圈、景深等参数也需要根据检测需求进行精确调整，以确保拍摄到的图像清晰、不失真。如在检测精冲零件的边缘轮廓时，需要选择景深较小的镜头，以便突出边缘特征。

光源的选择和打光方式也是图像采集过程中的关键因素。不同类型的光源和打光方式能够突出不同类型的缺陷。例如，环形光源适用于检测精冲零件表面的划痕和凹坑，它能够提供均匀的光照，使划痕和凹坑在图像中形成明显的对比 。而同轴光源则常用于检测表面具有反光特性的精冲零件，如金属材质的零件，它可以减少反光对检测的干扰，清晰地显示出零件表面的缺陷。背光源则主要用于检测零件的轮廓和尺寸，通过将光源放置在零件后方，能够突出零件的外形轮廓，便于对其进行尺寸测量和形状检测。对于一些复杂形状的精冲零件，可能需要采用多种光源组合的方式，以全面地检测出各种类型的缺陷。

图像处理

在完成图像采集后，需要对采集到的图像进行处理，以增强图像的特征，便于后续的缺陷判断。图像处理主要包括图像预处理、图像分割和特征提取等步骤。

图像预处理是图像处理的基础环节，其目的是去除图像中的噪声、增强图像的对比度和清晰度。常见的图像预处理方法包括降噪、灰度化、滤波等。例如，采用高斯滤波可以有效地去除图像中的高斯噪声，使图像更加平滑；灰度化处理则是将彩色图像转换为灰度图像，简化后续的处理过程 。通过直方图均衡化等方法，可以增强图像的对比度，使缺陷特征更加明显。

图像分割是将图像中的缺陷区域与正常区域分离开来的关键步骤。常用的图像分割方法包括阈值分割、边缘检测、区域生长等。例如，对于具有明显灰度差异的缺陷，如划痕和孔洞，可以采用阈值分割的方法，通过设定合适的阈值，将缺陷区域从背景中分割出来；边缘检测则适用于检测精冲零件的边缘缺陷，如裂纹等，通过检测图像中的边缘信息，能够准确地定位缺陷的位置。

特征提取是从分割后的图像中提取出能够表征缺陷的关键特征，如形状、大小、颜色、纹理等。这些特征将作为后续缺陷判断的重要依据。例如，通过计算缺陷区域的面积、周长、长宽比等形状特征，可以判断缺陷的大小和形状；通过分析缺陷区域的纹理特征，如粗糙度、方向性等，可以进一步区分不同类型的缺陷 。对于表面具有纹理的精冲零件，纹理特征的提取尤为重要，它能够帮助检测出表面纹理异常的缺陷。

缺陷判断

在完成图像处理和特征提取后，就可以根据提取的特征来判断精冲零件表面是否存在缺陷，以及缺陷的类型、大小、位置等信息。缺陷判断的方法主要有基于规则的判断和基于机器学习的判断。

基于规则的判断是根据预设的规则和阈值，对提取的特征进行比较和判断。例如，设定缺陷面积的阈值，如果检测到的缺陷区域面积超过该阈值，则判断为存在缺陷；根据缺陷的形状特征，如长宽比、圆形度等，来判断缺陷的类型，如长宽比较大的可能是划痕，圆形度较高的可能是孔洞 。这种方法简单直观，适用于缺陷特征比较明确、易于定义规则的情况。

基于机器学习的判断则是通过训练模型，让模型自动学习缺陷的特征和模式，从而实现对缺陷的准确判断。常用的机器学习算法包括支持向量机、神经网络、决策树等 。例如，利用卷积神经网络（CNN）对大量的精冲零件表面缺陷图像进行训练，让模型学习不同缺陷的特征，然后将待检测的图像输入到训练好的模型中，模型即可输出缺陷的类型和位置等信息。这种方法具有较高的准确性和适应性，能够处理复杂的缺陷检测任务，但需要大量的训练数据和较高的计算资源。

缺陷检测算法实现探秘

传统算法

在精冲零件表面缺陷检测的算法体系中，传统算法占据着重要的基础地位，它们在早期的机器视觉检测中发挥了关键作用。

边缘检测算法是传统算法中的重要一员，其原理基于图像中物体边缘处灰度变化剧烈这一特性 。以 Sobel 算子为例，它通过计算水平和垂直方向的灰度变化来检测边缘。具体来说，Sobel 算子使用 3×3 的卷积核，在图像上滑动，对每个像素点的邻域进行计算，通过加权求和得到该点在水平和垂直方向上的梯度近似值，进而得到梯度幅值和方向，以此来判断边缘的存在和方向 。Canny 算子则是在边缘检测领域更为先进和完善的算法，它遵循最低错误率、单响应约束和定位精确度最大化三个重要准则设计而成。Canny 算子通过高斯平滑去除高频噪音影响，提高了检测的鲁棒性和准确性，同时利用双阈值滞后处理，有效减少了噪声对边缘检测的影响，能够更准确地定位边缘。在精冲零件表面缺陷检测中，边缘检测算法可用于检测裂纹等缺陷，因为裂纹会导致零件表面边缘的不连续，通过检测这些异常边缘，能够发现裂纹缺陷。

阈值分割算法也是常用的传统算法之一，其基本原理是根据图像中像素的灰度值分布情况，选择一个或多个阈值，将图像中的像素分为目标和背景两类 。对于精冲零件表面缺陷检测，如果缺陷区域和背景在灰度上有明显差异，就可以通过合适的阈值将缺陷提取出来。在检测表面划痕时，划痕部分的灰度值可能与正常表面不同，通过设置合适的阈值，能够突出划痕，实现对划痕缺陷的检测。然而，传统的阈值分割方法存在一定的局限性，对噪声敏感，光照不均问题会影响阈值的选取，导致分割结果不准确；对于复杂图像，单一阈值往往无法准确地将目标和背景完全分开。

虽然传统算法在精冲零件表面缺陷检测中具有一定的应用价值，能够处理一些简单的缺陷检测任务，但它们也存在对噪声敏感、对复杂缺陷适应性差等局限性。随着精冲零件制造工艺的不断提高和对检测精度要求的不断提升，传统算法逐渐难以满足实际需求，深度学习算法应运而生，为精冲零件表面缺陷检测带来了新的突破。

深度学习算法

深度学习算法在精冲零件表面缺陷检测中展现出了强大的优势，成为当前研究和应用的热点。其中，卷积神经网络（Convolutional Neural Network，CNN）是最为常用的深度学习算法之一。

卷积神经网络具有独特的网络结构，主要由卷积层、池化层和全连接层组成 。卷积层是 CNN 的核心组成部分，通过一系列可学习的过滤器（卷积核）对输入图像进行卷积操作，每个过滤器可以捕捉输入图像的某种特定特征，如边缘、纹理等。在精冲零件表面缺陷检测中，卷积层可以学习到缺陷的边缘特征、纹理特征等，从而为缺陷的识别提供基础。池化层用于降低数据的维度，同时保留重要信息，最常用的是最大池化，它选取每个局部区域内的最大值作为该区域的代表 。通过池化操作，可以减少后续计算的复杂度，同时增强模型对图像平移、缩放等变化的鲁棒性。全连接层位于 CNN 的尾部，其作用是将卷积层和池化层提取的特征进行整合，并输出最终的分类结果，将提取到的特征映射到缺陷类别空间，判断精冲零件表面是否存在缺陷以及缺陷的类型。

卷积神经网络的训练过程是一个不断优化的过程，主要包括以下几个关键步骤。需要收集并标注大量带有缺陷和无缺陷样本的数据集，这些数据是训练模型的基础，数据的质量和多样性直接影响模型的性能 。在数据准备阶段，要确保数据集涵盖各种类型的精冲零件表面缺陷，包括不同形状、大小、位置的缺陷，以及不同材质、工艺的精冲零件样本。然后，对数据进行预处理，如裁剪、增强等，以提高模型的泛化性能。裁剪可以去除图像中无关的背景信息，突出精冲零件的主体；数据增强则可以通过旋转、缩放、添加噪声等方式，扩充数据集，使模型能够学习到更多的特征变化，增强对不同情况的适应性。接着，定义 CNN 的网络结构，根据具体的检测任务和数据特点，选择合适的卷积核大小、数量，池化层的类型和参数等 。在构建网络结构时，需要考虑网络的复杂度和计算资源的限制，避免出现过拟合或欠拟合的问题。配置训练参数，选择合适的损失函数和优化器。常用的损失函数有交叉熵损失，它能够衡量模型预测结果与真实标签之间的差异；优化器如随机梯度下降（SGD）、Adagrad、Adadelta 等，用于更新网络的权重，使损失函数逐渐减小 。在训练过程中，将预处理后的数据集输入到模型中，进行前向传播和反向传播。前向传播是数据从输入层经过卷积层、池化层、全连接层等，最终得到输出结果的过程；反向传播则是根据损失函数计算每一层的梯度，并更新网络权重，使模型的输出结果逐渐接近真实标签 。通过不断地迭代优化，直到模型性能达到预期或不再提升，完成模型的训练。

与传统算法相比，卷积神经网络在精冲零件表面缺陷检测中具有显著的优势。CNN 能够自动学习图像的深层特征，无需人工手动设计特征提取物，大大减少了人工干预的需求，提高了检测的准确性和效率 。对于复杂的精冲零件表面缺陷，如微小的裂纹、不规则的孔洞等，传统算法往往难以准确检测，而 CNN 可以通过学习大量的样本数据，自动提取这些复杂缺陷的特征，实现准确的分类和检测。CNN 具有较强的泛化能力，能够处理不同材质、工艺、形状的精冲零件表面缺陷检测任务，适应不同的生产环境和检测需求 。即使在面对新的缺陷类型或样本时，CNN 也能凭借其强大的学习能力，做出较为准确的判断，为精冲零件的质量检测提供了更可靠的保障。

人工 VS 视觉检测：试验结果大公开

试验设计与过程

为了全面、客观地评估机器视觉检测技术在精冲零件表面缺陷检测中的性能，我们精心设计并开展了一项对比试验。试验选取了汽车发动机变速箱中的精冲齿轮和航空发动机中的精冲叶片作为样本，这些精冲零件在制造过程中对精度和表面质量要求极高 。在汽车发动机变速箱的精冲齿轮生产中，其齿形的精度和表面粗糙度直接影响发动机的动力传输效率和噪音水平；航空发动机中的精冲叶片，其表面质量关乎发动机的燃烧效率和飞行安全，任何微小的缺陷都可能导致严重的后果。

我们设定了包括划痕、裂纹、孔洞、变形等常见表面缺陷的检测指标，并对每种缺陷的尺寸、形状、位置等参数进行了详细的定义和量化 。对于划痕，我们规定了不同长度和宽度的标准；对于裂纹，明确了裂纹的深度和扩展方向的检测要求；对于孔洞，设定了不同直径和深度的检测范围；对于变形，定义了形状偏差的允许范围。

在人工检测环节，我们邀请了具有多年精冲零件检测经验的专业质检员，采用肉眼观察结合简单工具（如放大镜、卡尺等）的方式进行检测 。质检员们需要在规定的时间内，对每个精冲零件的表面进行全面细致的检查，并记录下发现的缺陷类型、位置和尺寸等信息。在检测过程中，由于长时间的高度集中注意力，质检员容易出现视觉疲劳，从而影响检测的准确性和效率。

机器视觉检测则采用了我们自主研发的基于深度学习算法的机器视觉检测系统。该系统配备了高分辨率工业相机、专业镜头和定制的光源系统，能够快速、准确地采集精冲零件表面的图像 。通过优化的卷积神经网络模型对采集到的图像进行处理和分析，实现对表面缺陷的自动识别和分类。在图像采集过程中，我们根据精冲零件的形状、材质和表面特性，精心调整了相机的参数，如曝光时间、增益、焦距等，以确保采集到的图像清晰、准确地反映精冲零件的表面特征。同时，根据不同类型的缺陷，选择了合适的光源和打光方式，如对于划痕缺陷，采用低角度环形光进行斜射照明，增强划痕与背景的对比度，使划痕在图像中更加明显；对于孔洞缺陷，使用同轴光源垂直照射，使孔洞在图像中呈现出明显的暗影，便于检测。在模型训练阶段，我们收集了大量的精冲零件表面缺陷图像，并进行了详细的标注，涵盖了各种类型、尺寸和位置的缺陷，以提高模型的泛化能力和准确性。

效率对比

试验结果显示，在效率方面，机器视觉检测展现出了巨大的优势。人工检测由于受到人眼视觉和生理极限的限制，检测速度相对较慢。以检测汽车发动机变速箱的精冲齿轮为例，一名熟练的质检员平均每小时能够检测 30 - 40 个精冲齿轮 。而且，随着检测时间的延长，质检员容易出现疲劳，导致检测速度逐渐下降。在连续工作 4 小时后，检测速度可能会降低到每小时 20 - 30 个，工作 8 小时后，检测速度可能进一步下降到每小时 15 - 20 个 。这种效率的降低不仅影响生产进度，还可能导致检测质量的下降，因为疲劳会使质检员更容易遗漏缺陷。

相比之下，机器视觉检测系统在高速生产线的检测速度上表现出色。以相同的精冲齿轮为例，机器视觉检测系统每分钟可以检测 5 - 10 个精冲齿轮，每小时能够检测 300 - 600 个 ，检测速度是人工检测的 10 倍以上。在检测航空发动机的精冲叶片时，机器视觉检测系统同样能够保持高效的检测速度，每分钟可检测 3 - 5 个叶片，每小时检测 180 - 300 个，而人工检测每小时仅能检测 15 - 20 个 。机器视觉检测系统不受疲劳、情绪等因素的影响，能够在长时间内保持稳定的检测速度，极大地提高了生产效率，满足了现代制造业大规模、高效率生产的需求。

精度对比

在精度方面，机器视觉检测也明显优于人工检测。人工检测虽然依赖质检员的经验，但由于人眼的分辨率有限，对于微小的缺陷，如小于 0.1mm 的划痕、裂纹和孔洞，很难准确地检测和判断 。而且，人工检测容易受到主观因素的影响，不同的质检员对缺陷的判断标准可能存在差异，导致检测结果的一致性较差。在检测航空发动机的精冲叶片时，对于一些微小的裂纹，由于其深度较浅，人眼很难分辨，容易将其忽略，从而给航空发动机的安全运行带来隐患。

机器视觉检测系统通过高分辨率相机和先进的图像处理算法，能够检测到极其微小的缺陷，精度可以达到亚像素级别，能够准确地识别出尺寸在微米级别的缺陷 。在试验中，机器视觉检测系统对于小于 0.05mm 的划痕、裂纹和孔洞的检测准确率超过 95% ，能够清晰地分辨出缺陷的形状、位置和尺寸等信息。对于精冲零件表面的微小变形，机器视觉检测系统也能够通过精确的图像分析，准确地测量出变形的程度，为生产过程的质量控制提供了可靠的数据支持。而且，机器视觉检测系统采用统一的检测标准和算法，不受主观因素的影响，检测结果具有高度的一致性和可靠性，能够有效地避免因人为因素导致的误检和漏检。

成本对比

从成本角度来看，人工检测虽然在设备投入方面成本较低，但长期来看，人力成本和管理成本较高。以一个拥有 10 名质检员的精冲零件检测团队为例，按照每月平均工资 5000 元计算，每月的人力成本就达到 50000 元 。加上培训成本、福利成本以及因人员流动带来的招聘成本等，每年的总成本可能超过 100 万元 。而且，人工检测的效率较低，为了满足生产需求，往往需要增加检测人员数量，进一步增加了成本。

机器视觉检测系统虽然在设备采购和前期研发方面需要较大的一次性投入，一套先进的机器视觉检测系统价格可能在 50 - 100 万元之间 ，但后期的维护成本相对较低，主要包括设备的定期保养、软件的更新升级等，每年的维护成本大约在 5 - 10 万元 。而且，机器视觉检测系统的高效率能够大大提高生产效率，减少废品率，从而降低生产成本。以一个年生产 100 万个精冲零件的企业为例，假设人工检测的废品率为 5%，机器视觉检测的废品率为 1%，通过采用机器视觉检测系统，每年可以减少 4 万个废品，按照每个精冲零件成本 100 元计算，每年可以节省 400 万元的成本 。综合考虑，机器视觉检测系统在长期使用过程中，具有更低的总成本，能够为企业带来显著的经济效益。

总结与展望

机器视觉检测技术在精冲零件表面缺陷检测中展现出了卓越的性能和巨大的优势。从检测流程来看，它通过精心设计的图像采集、图像处理和缺陷判断环节，实现了对精冲零件表面缺陷的高效、准确检测。在图像采集阶段，合理选择相机、镜头和光源，确保了采集到高质量的图像；图像处理过程中，运用先进的算法对图像进行预处理、分割和特征提取，为缺陷判断提供了可靠的依据；缺陷判断环节，无论是基于规则的判断还是基于机器学习的判断，都能够准确地识别出缺陷的类型、大小和位置等信息。

在缺陷检测算法实现方面，深度学习算法尤其是卷积神经网络，凭借其强大的特征学习能力和泛化能力，克服了传统算法的局限性，能够准确地检测出精冲零件表面的各种复杂缺陷。通过大量的样本数据训练，CNN 能够自动学习到缺陷的特征，提高了检测的准确性和可靠性。

与人工检测的对比试验结果更是直观地展示了机器视觉检测的优势。在效率上，机器视觉检测系统能够以远超人工的速度进行检测，满足了现代制造业大规模、高效率生产的需求；在精度方面，机器视觉检测能够检测到微米级别的微小缺陷，且检测结果不受主观因素影响，具有高度的一致性和可靠性；从成本角度来看，虽然机器视觉检测系统前期投入较大，但长期使用过程中，其高效率和低废品率能够为企业节省大量成本，具有更低的总成本。

展望未来，随着人工智能、计算机视觉等技术的不断发展，机器视觉检测技术在精冲零件检测领域将迎来更广阔的发展空间。一方面，算法将不断优化和创新，以适应更加复杂的检测需求，提高检测的准确性和效率。例如，研究人员可能会开发更加先进的深度学习模型，进一步提高对微小缺陷和复杂缺陷的检测能力；探索新的算法架构，如基于注意力机制的神经网络，能够更加关注图像中的关键区域，提高检测的精度和速度。另一方面，硬件设备也将不断升级，如更高分辨率的相机、更智能的镜头和更稳定的光源系统，将进一步提升图像采集的质量和效率。同时，机器视觉检测系统将与智能制造系统更加紧密地融合，实现生产过程的全自动化和智能化控制，为精冲零件的生产质量提供更强大的保障 。在汽车制造企业中，机器视觉检测系统不仅可以用于精冲零件的表面缺陷检测，还可以与生产线上的其他设备进行联动，实现对生产过程的实时监控和调整，提高生产效率和产品质量。随着技术的不断进步，机器视觉检测技术有望成为精冲零件检测领域的标准配置，推动整个制造业向智能化、高质量化发展。
