双振动盘视觉检测设备：重塑五金件检测精度与效率的工业革新

一、五金件检测新挑战：传统方案的瓶颈与智能化转型需求

在当今精密制造的大舞台上，五金件作为众多产品的基础构成，其质量的优劣直接关乎终端产品的性能表现。从日常生活中的电子产品、汽车零部件，到航空航天等高端领域的关键部件，五金件的身影无处不在。然而，随着科技的飞速发展，五金件正朝着微型化、复杂化的方向大步迈进，这无疑给检测环节带来了前所未有的挑战。

以精密螺丝为例，其尺寸越来越小，螺纹精度却要求越来越高；异形冲压件形状复杂多样，细微的冲压缺陷都可能影响整体性能；细长型轴类零件不仅对直线度、圆度等形位公差要求严格，还容易在检测过程中出现倾翻等问题 ，增加了检测难度。在这样的背景下，传统的人工目检方式显得力不从心。人工检测不仅效率低下，每分钟检测数量通常小于 30 件，而且极易受到检测人员疲劳、情绪等因素的影响，漏检率高达 5% 以上 ，难以满足大规模、高精度生产的需求。

而单一振动盘检测设备虽然在一定程度上提高了检测效率，但也存在着明显的局限性。由于其检测视角有限，往往只能覆盖五金件的单面或双面，存在大量的视角盲区，对于一些复杂形状的五金件，无法实现全表面检测。同时，在面对细长型零件时，零件在振动盘上的定位稳定性较差，倾翻率超过 10%，导致检测结果不准确，频繁的误检和漏检给企业带来了巨大的经济损失和质量风险。

在这个智能化浪潮席卷而来的时代，五金件检测行业迫切需要一种创新的解决方案，实现从传统检测向智能化检测的转型。双振动盘视觉检测设备应运而生，它融合了先进的硬件技术与前沿的 AI 算法，为五金件全表面检测提供了系统性的破局之道，成为众多制造企业提升产品质量、增强市场竞争力的关键利器。

二、双振动盘视觉检测设备的核心优势：全维度突破检测局限

（一）全场景零件适应性：双振动盘协同上料系统

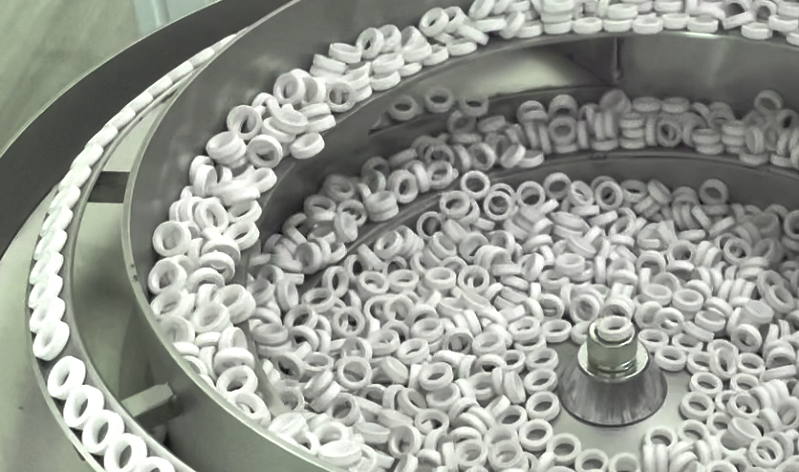

面对五金件种类繁杂、形状各异的难题，双振动盘视觉检测设备创新性地配置了双振动盘独立上料通道，宛如为每一种五金件都量身定制了专属的 “入场通道” ，极大地提升了检测的兼容性和稳定性。

第一振动盘专注于细长型零件的上料，如轴类、螺栓等。其搭载的 “V 型安置槽” 专属轨道，犹如一个精心设计的摇篮，当细长型零件进入轨道后，两侧壁会紧密抵接零件，使其保持卧式定位。这种独特的设计有效地杜绝了零件在转运过程中的倾翻现象，定位成功率高达 99.5% 以上。在实际检测过程中，无论是长度为 50mm 的小轴，还是长度超过 200mm 的长螺栓，都能在这个轨道上稳定前行，确保视觉系统能够稳定地采集到零件的侧面轮廓数据，为后续的精确检测提供了坚实的基础。

第二振动盘则是常规型零件的 “专属管家”，适用于垫片、螺母等常见五金件。它通过可调限位机构控制单排上料，就像一位严格的交通警察，精准地指挥着零件的前进秩序，避免了零件之间的堆叠干扰。同时，该振动盘支持站立式检测，这一特性使得它能够兼容多种品类的零件同批次检测。在某汽车零部件制造企业的生产线上，需要同时检测多种规格的螺母和垫片，双振动盘视觉检测设备仅用了 5 分钟就完成了换型调整，迅速投入到多品类零件的检测工作中，相比传统设备，换型时间大幅缩短，生产效率得到了显著提升。这种设计使得设备对复杂形状零件的检测兼容性提升了 40%，尤其适合多品种小批量生产的场景，让企业在面对多样化的订单需求时能够更加从容应对。

（二）微米级检测精度：全视角成像与光学系统优化

在检测精度的赛道上，双振动盘视觉检测设备凭借 “四面同步成像 + 同轴光源” 技术，成功突破了传统单面检测的局限，实现了从 “盲人摸象” 到 “全览无余” 的飞跃。

四组 12K 分辨率的工业相机呈正交分布，宛如四个训练有素的侦察兵，从不同角度对五金件进行全方位的 “审视”。单次触发后，它们能够在瞬间获取零件顶面及四侧立面的完整影像。配合玻璃承托盘的透光设计，光线能够穿透零件，使得相机能够捕捉到零件底部的细节信息，真正实现了 360° 无盲区检测。与传统的单面检测方案相比，视角覆盖率提升了 300% ，无论是隐藏在零件侧面的微小划痕，还是底面的细微瑕疵，都难以逃脱相机的 “火眼金睛”。

针对五金件金属反光的特性，设备集成了同轴漫射光源与景深融合技术，为检测精度的提升再添一把 “利刃”。同轴漫射光源能够均匀地照亮零件表面，消除镜面反射造成的特征模糊，就像给零件披上了一层柔和的光纱，使得螺纹牙型、盲孔内壁等复杂结构的细节能够清晰地展现出来。景深融合技术则进一步增强了图像的层次感和清晰度，确保每个细节都能被精准捕捉。在实际应用中，该设备的尺寸测量精度可达 ±0.01mm，对于微裂纹（≥50μm）的识别率更是超过 99% 。在航空航天领域的精密五金件检测中，即使是极其微小的裂纹，也能被设备准确识别，为航空航天产品的安全性和可靠性提供了有力保障。

（三）高效自动化：从无序上料到智能分选的全流程提速

在生产效率的战场上，双振动盘视觉检测设备展现出了强大的实力，实现了从无序上料到智能分选的全流程高效运作。

双振动盘同步供料，配合智能调速轨道，如同两条高效的生产线，源源不断地将五金件输送到检测区域，实现了 150 件 / 分钟的稳定上料速率，相比人工上料，效率整整提升了 5 倍。承托盘采用伺服驱动分度旋转，定位误差小于 5μm，这意味着每个零件都能被精准地送到检测工位，确保了检测的准确性和稳定性。在某电子制造企业的生产线上，以往人工上料不仅效率低下，而且容易出现漏检和误检的情况。引入双振动盘视觉检测设备后，上料速度大幅提升，检测精度也得到了可靠保证，生产效率得到了质的飞跃。

检测结果实时驱动分类机构，气吹式和推杆式两种分类方式可供选择，就像两个训练有素的分拣员，能够迅速准确地将良品与不良品分流，分流准确率超过 99.8%。系统还会自动生成检测日志，详细记录缺陷类型、位置及批次信息，为质量问题的反向追溯提供了有力依据。企业可以根据这些数据，快速定位到生产过程中的问题环节，及时调整生产工艺，提高产品质量。在某机械制造企业中，通过对检测日志的分析，发现某批次产品的缺陷主要集中在某个加工工序上，企业立即对该工序进行了优化，有效降低了后续产品的不良率，提高了生产效益。

（四）智能化升级：AI 驱动的动态检测能力进化

在智能化的浪潮中，双振动盘视觉检测设备凭借 AI 技术实现了动态检测能力的持续进化，为五金件检测带来了前所未有的精准度和灵活性。

设备内置了 12 类基础缺陷特征库，涵盖了缺料、毛刺、划痕、尺寸超差等常见缺陷类型。通过迁移学习技术，每检测 10 万件产品，系统就会自动生成新的训练数据集，针对特定五金件的缺陷进行定向强化。以螺丝牙底裂纹和铜片镀层脱落等特殊缺陷为例，经过 3 轮迭代后，设备的误判率可降至 0.2% 以下，显著优于行业平均水平（1%）。在某紧固件生产企业中，以往对于螺丝牙底裂纹的检测，人工检测的误判率较高，而双振动盘视觉检测设备通过 AI 技术的不断学习和优化，能够准确地识别出这些微小的裂纹，大大提高了产品质量和生产效率。

支持自定义公差链与缺陷组合逻辑，用户可以根据国标或企标，灵活配置检测标准，如螺纹中径公差 ±0.05mm、表面粗糙度 Ra≤1.6μm 等。系统还能生成可视化 SPC 统计报表，直观地展示产品质量的波动情况，为制程管控提供了数据支撑。在某精密机械制造企业中，企业根据自身的生产标准，对检测设备进行了个性化配置，通过 SPC 统计报表，能够及时发现生产过程中的质量异常，提前采取措施进行调整，有效避免了批量性质量问题的发生，提高了企业的生产管理水平。

三、技术架构解析：硬件创新与软件算法的深度协同

（一）硬件层：精密机械与视觉系统的模块化设计

双振动盘视觉检测设备之所以能够在五金件检测领域展现出卓越的性能，离不开其精密的硬件架构设计。这一架构犹如一座精心搭建的大厦，每一个组成部分都经过了精心的雕琢和优化，为设备的高效运行提供了坚实的基础。

在硬件创新方面，设备采用了电磁式振动盘搭配柔性供料轨道的组合方式，这一创新设计使得设备在面对各种尺寸的五金件时都能应对自如。电磁式振动盘的振幅可调范围为 0-50μm ，能够根据零件的大小和特性进行精准调节，确保零件在输送过程中的稳定性。无论是 0.5mm 的微小电子元件，还是 50mm 的大型机械零件，都能在这一系统中找到最适合自己的输送方式。柔性供料轨道则进一步增强了设备的适应性，它能够根据零件的形状和尺寸进行灵活调整，为零件提供了一个安全、稳定的输送通道。

承托盘限位机构也是硬件设计中的一大亮点。该机构配备了滑移组件，精度可达 ±0.1mm ，通过调节限位板间距，能够轻松兼容不同长宽比零件的单排输送。这一设计就像一把精准的卡尺，能够根据零件的尺寸进行精确调整，确保每个零件都能在承托盘上保持最佳的位置，避免了零件之间的碰撞和干扰。在实际应用中，无论是方形的垫片，还是圆形的螺母，都能在承托盘上有序排列，为视觉检测提供了良好的条件。

视觉检测机构的设计更是精妙绝伦，采用了三工位分级检测的方式，对五金件进行全方位的检测。第一工位主要负责检测尺寸，如内径、外径、同心度等关键参数。它就像一位严谨的数学老师，对每一个尺寸数据都进行严格的把关，确保零件的尺寸符合标准要求。第二工位专注于识别表面缺陷，无论是微小的划痕、砂眼，还是隐藏在表面下的裂纹，都难以逃脱它的 “火眼金睛”。第三工位则负责验证装配特征，如孔位偏移、倒角缺失等问题，确保零件在装配过程中能够完美契合，为产品的质量提供了最后的保障。

为了确保检测的准确性和清晰度，设备集成了远心镜头与环形无影光源。远心镜头能够消除透视畸变，使得拍摄到的图像更加真实、准确，就像一个忠实的记录者，将零件的每一个细节都原原本本地呈现出来。环形无影光源则能够消除边缘阴影，为零件提供均匀、柔和的光线，确保微小特征，如 0.1mm 的毛刺，也能清晰成像。在检测精密齿轮时，远心镜头能够准确地捕捉到齿轮的齿形和齿距，环形无影光源则能够照亮齿轮的每一个角落，使得齿轮表面的微小缺陷无处遁形。

（二）软件层：从图像算法到智能决策的全链路优化

如果说硬件是双振动盘视觉检测设备的 “骨架”，那么软件就是它的 “大脑”，赋予了设备智能化的决策能力和强大的数据分析能力。

在图像处理算法方面，设备采用了一系列先进的技术，从图像的预处理到特征提取，再到缺陷分类，每一个环节都经过了精心的优化。在预处理阶段，采用自适应阈值分割与形态学滤波技术，能够有效地去除噪声干扰，就像给图像做了一次深度清洁，使得图像更加清晰、干净。在特征提取阶段，基于边缘检测与 HOG 算法，能够精准定位螺纹牙型、孔轴配合面等关键区域，为后续的检测提供了重要的依据。在缺陷分类阶段，结合 CNN 卷积神经网络，实现了缺陷类型的像素级识别，无论是裂纹、凹陷，还是污染等缺陷，都能被准确地识别出来，单图处理时间＜20ms ，大大提高了检测效率。在检测电子元器件时，CNN 卷积神经网络能够快速准确地识别出元器件表面的微小裂纹和缺陷，为电子产品的质量提供了有力的保障。

设备还拥有一个开放式算法平台，这一平台为用户提供了极大的便利和灵活性。用户可以导入自有缺陷样本库，通过 API 接口快速训练专属检测模型，这就像为用户提供了一个个性化的检测工具，能够根据用户的需求进行定制化的检测。通过这一功能，新工件的适配周期可以缩短至 24 小时，大大提高了生产效率。平台还兼容 MVTec HALCON、OpenCV 等主流视觉开发工具，便于二次开发与系统集成。这使得用户可以根据自己的技术水平和需求，选择最适合自己的开发工具，进一步拓展了设备的应用场景。对于一些有技术实力的企业，可以利用这些开发工具，对设备进行二次开发，实现更多个性化的功能和应用。

四、典型应用场景：多品类五金件检测的实战验证

（一）精密螺丝全尺寸检测

在电子制造与机械装配领域，螺丝作为不可或缺的连接件，其质量直接关系到产品的稳定性与可靠性。双振动盘视觉检测设备在精密螺丝检测中展现出了卓越的性能，针对 M1-M10 规格的螺丝，它能够同步检测螺纹中径、螺距、头径、倒角角度等多达 12 项尺寸参数，真正实现了对螺丝全尺寸的精准把控。

在检测过程中，设备利用四组 12K 分辨率的工业相机，从多个角度对螺丝进行全方位成像。通过先进的图像处理算法，能够快速、准确地测量出螺丝的各项尺寸参数，测量精度可达 ±0.01mm ，远远超过了人工检测的精度。设备还能够识别牙底裂纹、头部缺料等缺陷，即使是极其微小的裂纹（≥50μm）也难以逃脱它的 “火眼金睛”。

检测速度方面，设备更是表现出色，达到了 120 件 / 分钟，相比人工检测，效率提升了数倍。在某电子制造企业中，以往人工检测螺丝，不仅效率低下，而且漏检率高达 5% 以上。引入双振动盘视觉检测设备后，不仅检测效率大幅提高，漏检率也降低到了 0.5% 以下 ，产品质量得到了显著提升。据统计，该设备每年可为企业替代 8 名人工质检员，节约成本超过 60 万元，为企业带来了实实在在的经济效益。

（二）五金冲压件表面缺陷筛查

汽车制造行业对于五金冲压件的质量要求极高，任何微小的表面缺陷都可能影响到汽车的安全性和美观度。双振动盘视觉检测设备针对汽车用冲压件，如门锁支架、铰链片等，能够实现对表面缺陷的高效筛查。

设备可识别 0.2mm 以上的划痕、凹坑及镀层脱落等缺陷，配合双振动盘高效上料系统，能够实现复杂曲面零件的全表面覆盖检测。在检测过程中，通过同轴漫射光源与景深融合技术，消除了金属反光对检测的干扰，使得零件表面的微小缺陷能够清晰地呈现出来。

在某汽车零部件生产企业中，以往人工检测冲压件表面缺陷，漏检率高达 8% ，严重影响了产品质量和企业声誉。引入双振动盘视觉检测设备后，漏检率降至 0.5% 以下 ，有效提升了产品的合格率。设备的高效检测能力也大大提高了生产效率，满足了企业大规模生产的需求。同时，通过自动生成的检测日志，企业能够快速追溯质量问题的根源，及时采取措施进行改进，进一步提高了产品质量和生产管理水平。

（三）细长轴类零件同轴度测量

在机械加工与航空航天领域，细长轴类零件的同轴度精度直接影响到设备的性能和使用寿命。双振动盘视觉检测设备针对长度＞50mm 的轴类零件，通过独特的第一振动盘卧式定位设计，能够有效避免零件在检测过程中的倾翻现象，确保检测的准确性和稳定性。

设备采用四相机同步采集圆柱面影像，结合先进的几何拟合算法，能够实现同轴度误差（±0.02mm）与直线度（±0.03mm）的精准测量，满足了高精度装配的需求。在某航空发动机制造企业中，对于细长轴类零件的同轴度要求极高，以往采用传统检测方法，不仅效率低下，而且精度难以保证。引入双振动盘视觉检测设备后，不仅检测效率大幅提高，而且测量精度完全满足了生产要求，为航空发动机的高质量制造提供了有力保障。通过该设备的检测，企业能够及时发现并纠正生产过程中的问题，有效降低了废品率，提高了生产效率和经济效益。

五、行业价值：从质量控制到智能制造的深度赋能

双振动盘视觉检测设备不仅是一台检测工具，更是五金制造企业实现智能制造的关键桥梁，在质量控制和生产管理等多个层面发挥着深远的影响。

在质量与成本控制方面，其成效显著。通过全方位、高精度的检测，该设备将五金件的缺陷漏检率成功控制在≤0.3%，使得不良品流出的风险降低了 90% ，极大地减少了因质量问题导致的售后成本和品牌声誉损失。自动化的检测流程减少了对人工的依赖，单台设备每年的运行成本仅为人工检测的 1/3 ，为企业节省了大量的人力和时间成本。在某大型五金制造企业中，引入双振动盘视觉检测设备后，每年因减少不良品处理和人工成本，节省资金超过 200 万元，同时产品的市场投诉率降低了 80% ，客户满意度大幅提升。

在生产柔性提升方面，设备的快速换型与多品类兼容能力，使其成为应对 “小批量多品种” 生产趋势的利器。企业在面对多样化的订单需求时，能够迅速调整设备参数，实现不同品类五金件的快速检测，新品检测调试周期缩短了 50% 以上 。这不仅提高了企业的生产效率，还增强了企业对市场变化的响应能力，使企业能够在激烈的市场竞争中占据主动。在某定制化五金产品生产企业中，以往新品检测调试需要耗费大量时间，导致订单交付周期长。引入该设备后，新品检测调试时间大幅缩短，企业能够快速响应客户需求，订单量增长了 30%。

在与智能工厂的衔接方面，双振动盘视觉检测设备支持 OPC UA 协议与 MES 系统对接，能够实时上传检测数据，为数字化车间提供了质量管控的底层支撑。通过与生产过程控制系统的深度融合，实现了生产与检测的无缝对接，推动五金制造向工业 4.0 迈进。在某智能五金工厂中，检测设备与 MES 系统实时交互数据，生产线上的质量问题能够及时反馈到生产部门，生产部门根据反馈信息迅速调整生产工艺，产品合格率提高了 15%，生产效率提升了 20%。

双振动盘视觉检测设备以 “硬件精密化、算法智能化、应用场景化” 的三重突破，重新定义了五金件检测的技术标准。随着精密制造需求的持续升级，该设备将成为五金行业质量管控的核心基础设施，助力企业在高精度竞争中构建长效优势。
