CCD欧规视觉检测设备返回
产品描述：CCD欧规视觉检测设备，利用CCD相机捕获产品或材料图像并分析其缺陷或不一致性的视觉检测技术。可以对产品进行全面检测，识别表面缺陷、异物、裂纹、变形等。
详情介绍
CCD欧规视觉检测设备，利用CCD相机捕获产品或材料图像并分析其缺陷或不一致性的视觉检测技术。可以对产品进行全面检测，识别表面缺陷、异物、裂纹、变形等。

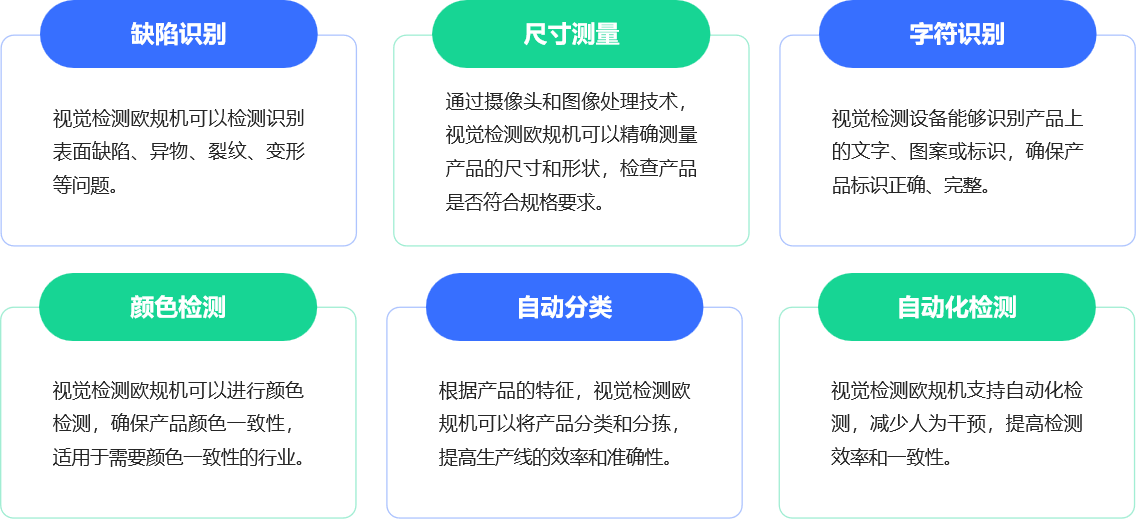

设备功能
机器内部

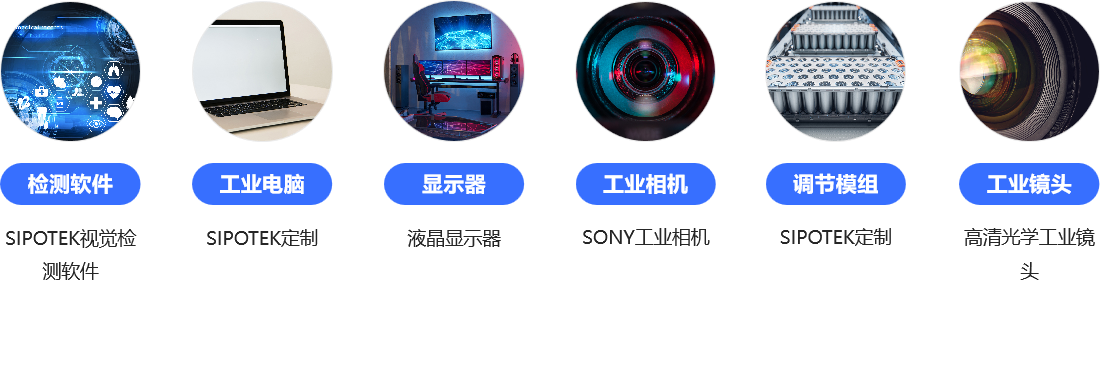

设备组成
检测流程
1.四轴机械手1将产品取料送到90度CCD指定检测区域检测，依信号提示同时启动检测，检测完成后，将已检测产品放置载料平台，依信号启动1组90度。
2.四轴机构手2到载料平台取已检测之产品，视系统反馈之检测结果自动摆盘，良品摆在OK产品盘，不良品摆在NG产品盘
3.重复如上步骤检测
产品参数
设备类型 | 高速云盘检测机（玻璃盘） |
适用范围 | 适用于检测可平稳放置的橡胶零件、精密五金零件、汽车、手机零件、塑胶零件、电子零件等各种高精度产品。 |
光学系统 | 德国高倍率CCD工业相机、日本进口镜头、专业光源系统 |
相机个数 | 标配1个（可选1～8个） |
控制系统 | 德国西门子工业电脑 |
影像检测软件 | 思普泰克视觉检测系统 |
进料系统 | 专用进料导轨，振动盘设备一套，自动补料储料斗设备（可选） |
检测速度 | 200～1200个/分钟 |
建议检测尺寸 | 0.1～50mm |
检测检测质量 | 0.1～100g |
检测指标 | 外观尺寸检测：外径、内孔径、对边、对角、长度、高度、同心度、真圆度、 各部分台阶尺寸、角度、尖锐度等 |
缺陷检测：360度有无牙、烂牙、坏牙、斜牙、搓牙不良，牙内毛刺、缺料、内孔堵塞、开裂、毛刺、焊点面积、印记、有无内牙，可站立式平头螺丝牙部位所有功能检测 | |
精度 | 最高可达±0.01mm |
电源电压 | 二相220V，50Hz |
额定功率 | 1kW |
气压 | 空气压力不低于0.35～0.7MPa |
设备重量 | 约500kg |
工作温度 | -3℃～45℃ |
存储温度 | -20℃～60℃ |
设备尺寸 | 1900mm(长)×500mm(宽)×1300mm(高) |
缺陷检测案例
适检产品
