基于机器视觉的电感检测系统研究

发布时间:2025-02-20点击数:

 电感(Inductor)是电子电路中一种重要的被动元件,主要用于存储和释放磁场能量。它的核心功能是通过电磁感应原理,抵抗电流的变化,广泛应用于滤波、振荡、能量存储和信号处理等领域。


688x516 拷贝 2-恢复的 拷贝.jpg


电感元件(如贴片电感、绕线电感等)因体积小、结构复杂、表面易损伤等特点,传统人工检测效率低且易漏检。针对上述情况,开发了一套基于自动化视觉检测设备的电感检测系统,实现对电感关键缺陷的检测。该系统具有非接触、实时、高精度、高效率的特点,可有效降低企业的人工成本,同时减少误检率和漏检率,提高企业的生产效率和经济效益。


电感检测难点

精度要求高:微米级尺寸偏差影响产品性能;

缺陷类型多:裂痕、氧化、焊点不良、线圈偏移等;

批量检测难:人工无法满足高速生产线的检测需求;

数据追溯难:缺乏数字化管理,质量分析效率低。



方案核心技术亮点

1. 高精度成像系统

超清工业相机:搭配高分辨率光学镜头(如5000万像素),支持微米级缺陷捕捉;

多角度光源方案:环形光、同轴光、偏振光组合,消除反光干扰,清晰呈现电感表面细节。

2. AI+深度学习算法

智能分类模型:自动识别电感类型(贴片/绕线/磁环电感),自适应检测参数;

缺陷精准定位:针对裂痕、焊点虚焊、线圈松散等复杂缺陷,漏检率<0.01%;

动态学习优化:数据持续迭代,提升算法泛化能力,适应新型电感检测需求。

3. 全流程自动化检测

高速在线检测:集成机械臂/传送带,检测速度达3000pcs/小时;

实时分拣系统:NG产品自动剔除,良品率提升至99.9%;

数据云端管理:检测结果自动生成报告,支持SPC统计分析,实现质量可追溯。



检测内容与指标




方案优势与客户价值

降本增效:替代人工检测,综合成本降低40%,效率提升5倍;

零漏检承诺:AI算法+多光谱成像,复杂缺陷无处遁形;

灵活适配:支持定制化检测项,兼容不同尺寸/类型的电感;

品质升级:出厂不良率从0.5%降至0.02%,提升品牌口碑。



应用场景与案例

某电子元器件制造商人工检测贴片电感焊点不良,漏检率高达8%;

解决方案:SIPOTEK视觉检测软件1套,SIPOTEK定制工业电脑1套,PHILIPS  19”液晶显示器 1台,Barsler工业相机 6套,SIPOTEK定制 相机调节模组6套,FA高清光学工业镜头 6套,定制光学自适应光源 6套,专业光学玻璃载台 1套,松下·PANASONIC伺服电机 1套,SIPOTEK定制控制系统1套,PLC运动协作 松下·PANASONIC 1套

检测效果

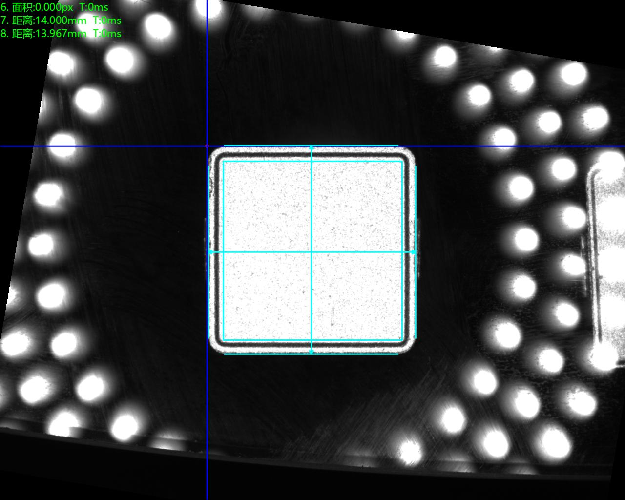

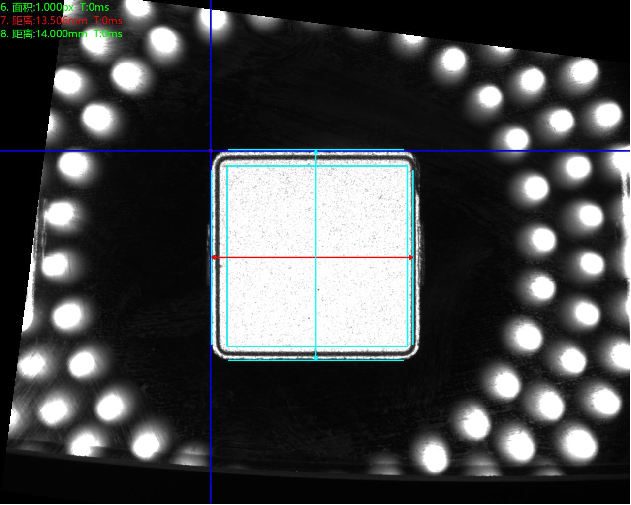

底部正光检测良品分析图:OK

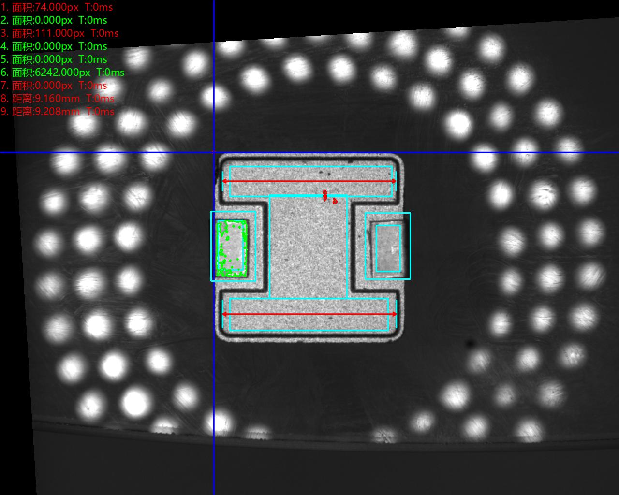

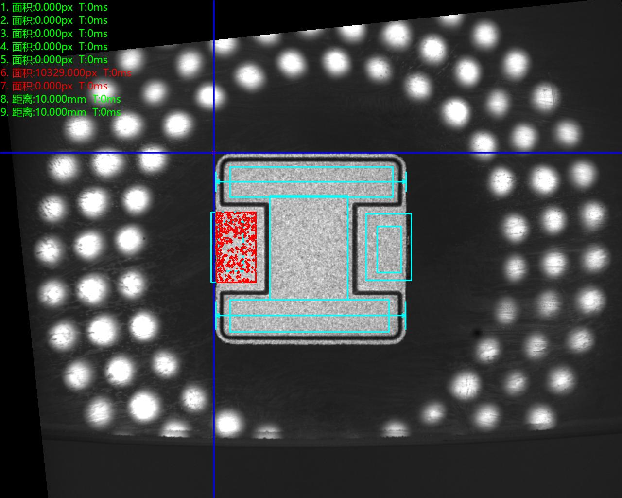

  1.底部正光检测不良品分析图:NG         不良原因:破损

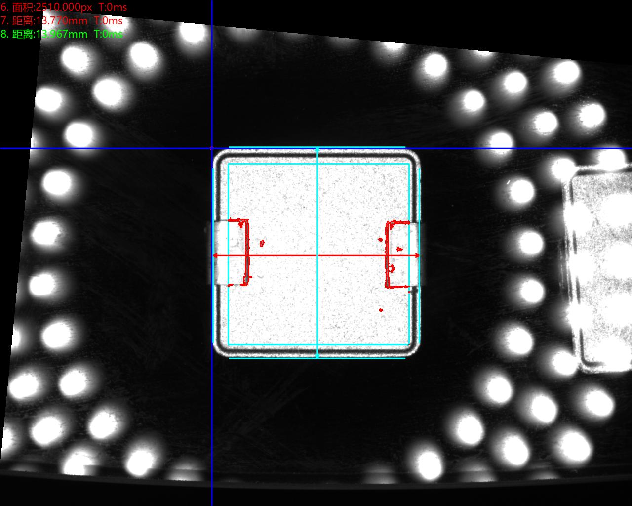

1.底部正光检测不良品分析图:NG         不良原因:端子反向

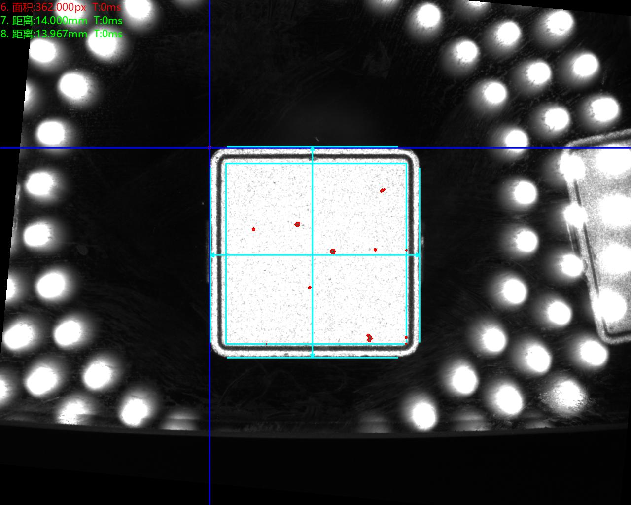

 1.底部正光检测不良品分析图:NG         不良原因:脏污





  1. 底部正光检测不良品分析图:NG         不良原因:划痕、划伤

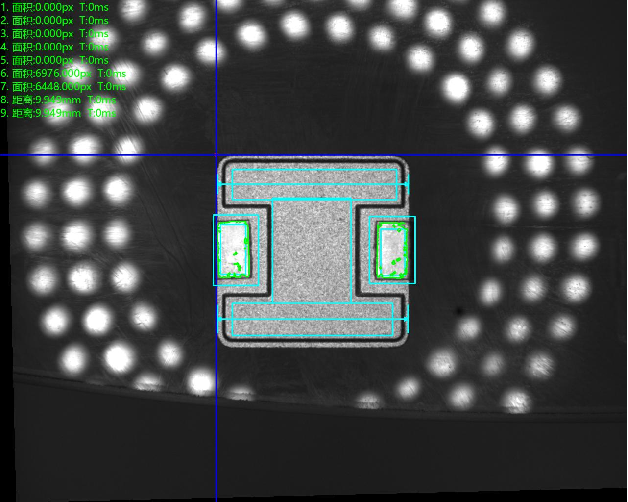

顶部正光检测良品分析图:OK

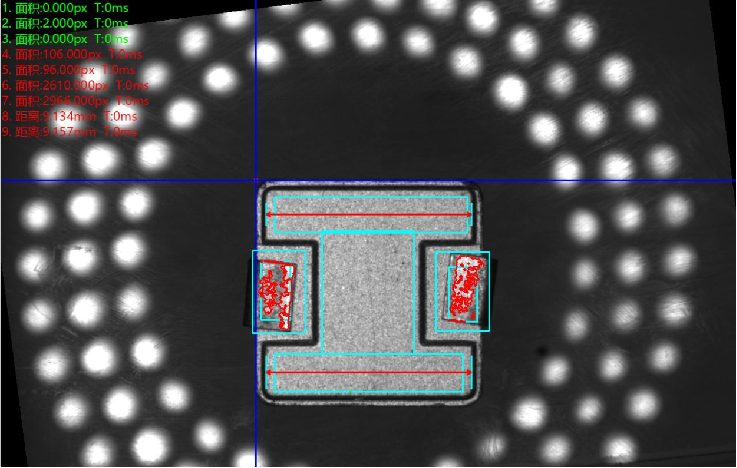

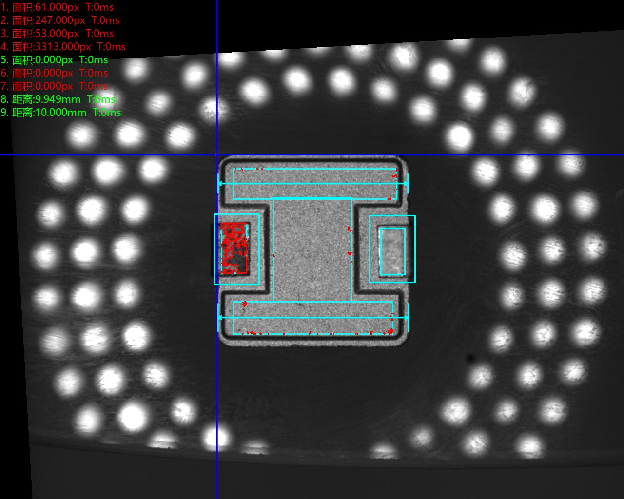

顶部正光检测不良品分析图:NG          不良原因:端子发黑




2.顶部正光检测不良品分析图:NG          不良原因:端子长短不一

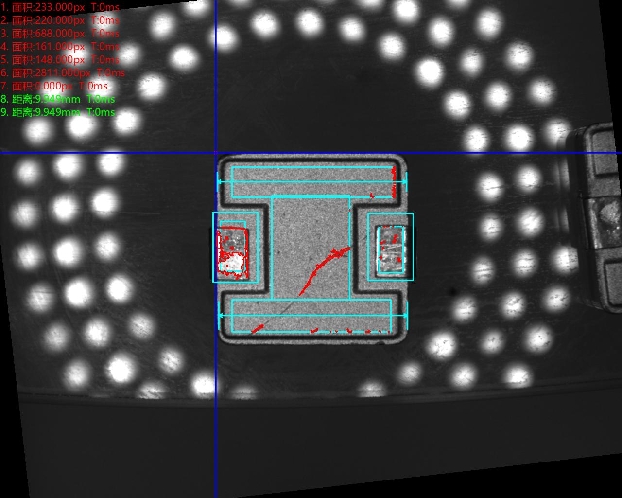

顶部正光检测不良品分析图:NG          不良原因:裂纹





顶部正光检测不良品分析图:NG          不良原因:端子反向

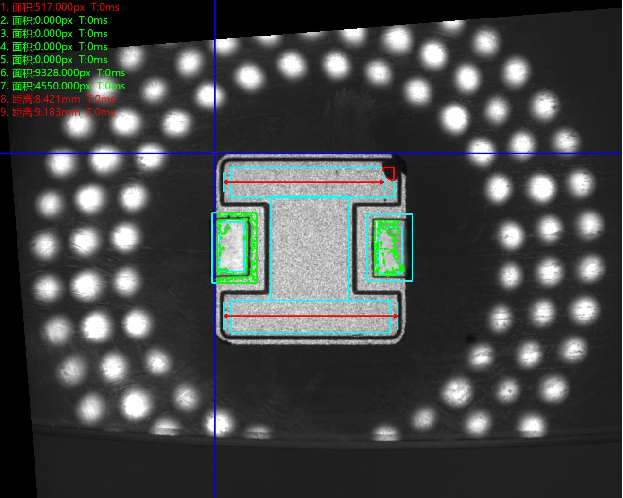

顶部正光检测不良品分析图:NG          不良原因:边缘破损

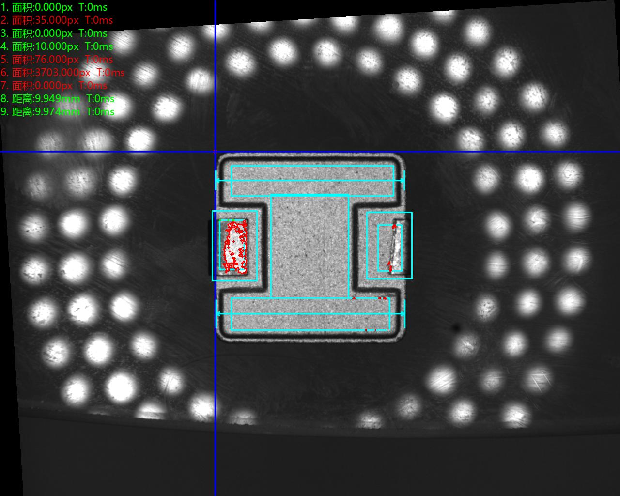

顶部正光检测不良品分析图:NG          不良原因:端子偏移





 2.顶部正光检测不良品分析图:NG          不良原因:残缺

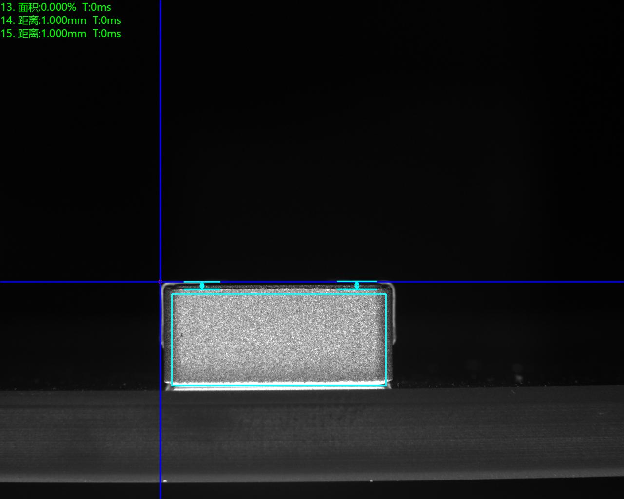

正面正光检测良品分析图:OK

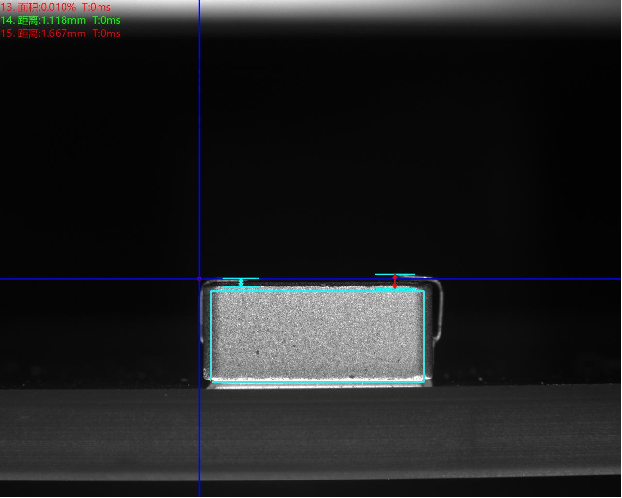

正面正光检测不良品分析图:NG          不良原因:端子不平

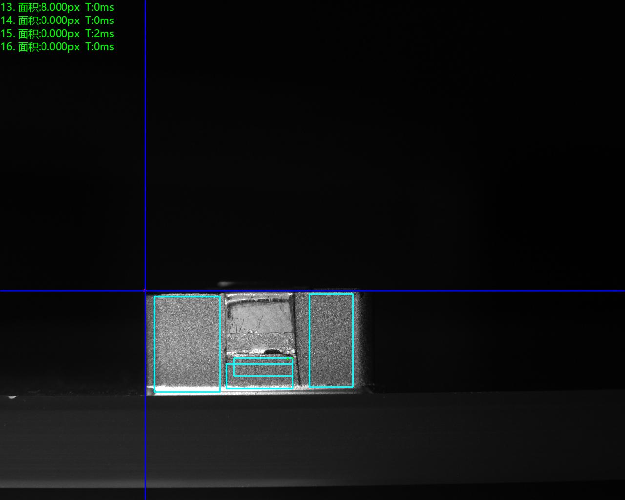

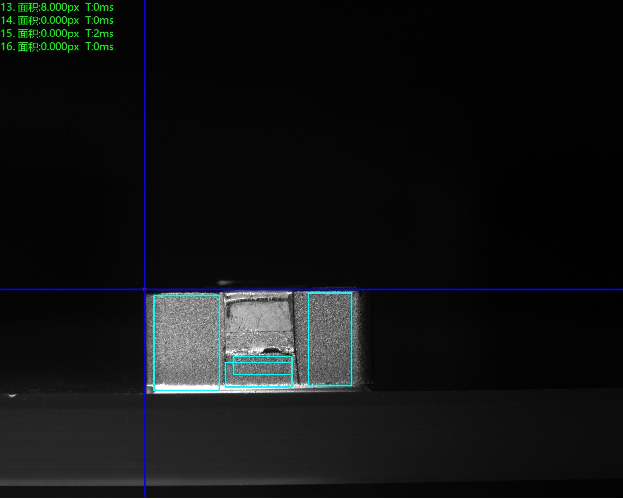

侧面正光检测良品分析图:OK

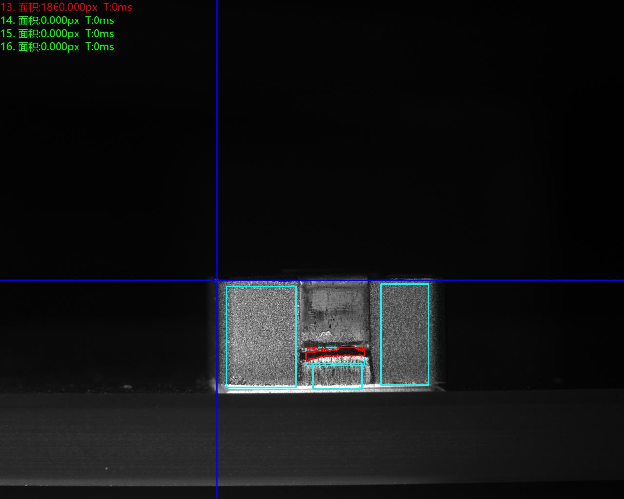

侧面正光检测不良品分析图:NG          不良原因:露铜

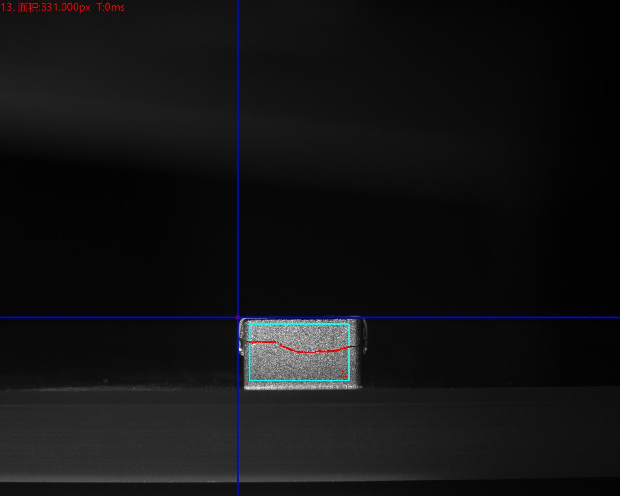

反正面正光检测不良品分析图:NG          不良原因:裂纹






反侧面正光检测良品分析图:OK





反侧面正光检测不良品分析图:NG          不良原因:端子发黑





成果:漏检率降至0.1%,客户投诉减少90%,年节省成本200万+。



适用行业:

消费电子(手机/电脑电感)、汽车电子(新能源车用电感)、工业电源、5G通信等。



思普泰克视觉检测设备——让每一颗电感都经得起放大镜考验!



如需进一步细化方案(如硬件配置清单、算法逻辑图等),可提供更具体的技术参数!
