方型塑胶零件视觉检测方案

方形塑胶件在加工成型的过程会受到加工环境条件、制品冷却时间、后处理工艺等复杂加工流程的影响，任一环节出现问题，都会导致注塑件缺陷的产生。且不良品如果在组装才被发现，那么该下游成品直接是作废处理，成本直线上升。

塑胶件视觉检测机的核心在于把握生产过程中的各个环节，确保产品的尺寸精度、表面质量以及结构无瑕疵。采用高分辨率的相机和先进的光学设备，能够捕捉到肉眼难以察觉的细微差异，实时监测塑料制品的外观瑕疵。显著提升了企业的品质管理水平。

检测内容及要求

最大尺寸长20mm*宽10mm*厚3mm的产品的外观检测

注明：以上检测项目，均需在影像下清晰可见才能检测。

检测效率：每分钟检测数量 不低于180件(取决于产品送料速度)

设备组成及主要机构

设备型号：SP-T300非标定制机          外形尺寸：900*800*1850mm

组成部件清单：

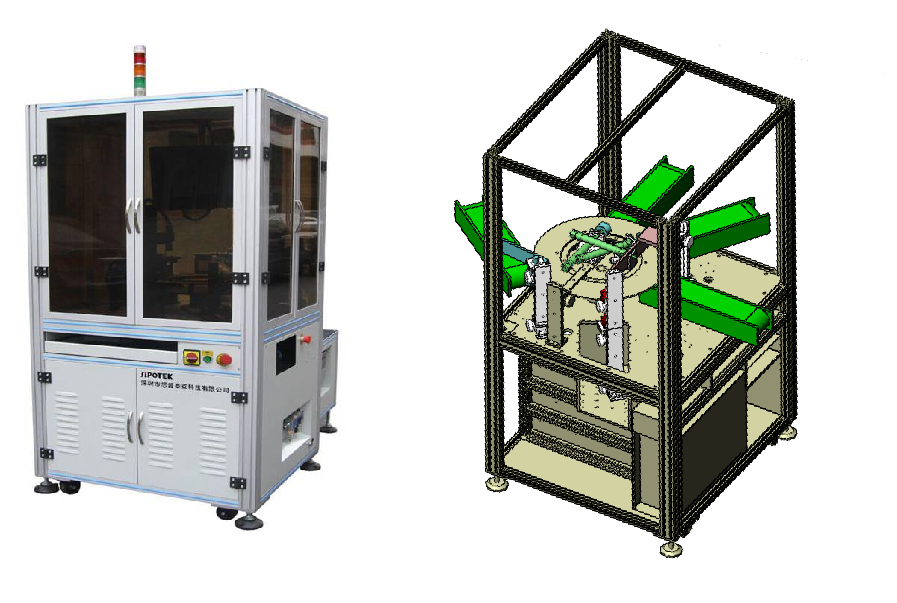

设备外观3D立体图

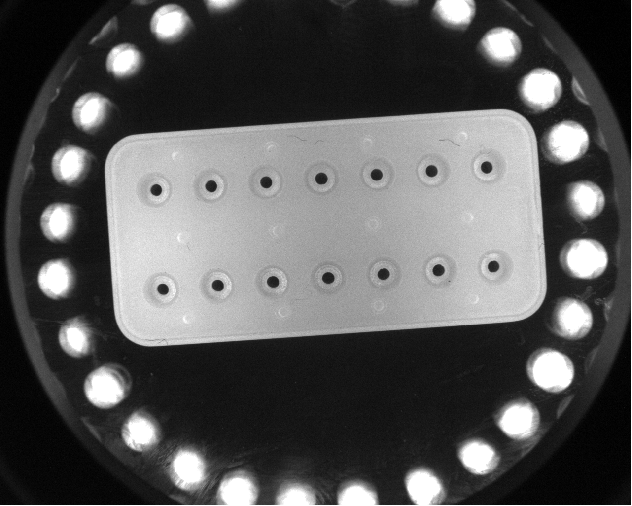

底部正光检测原图：

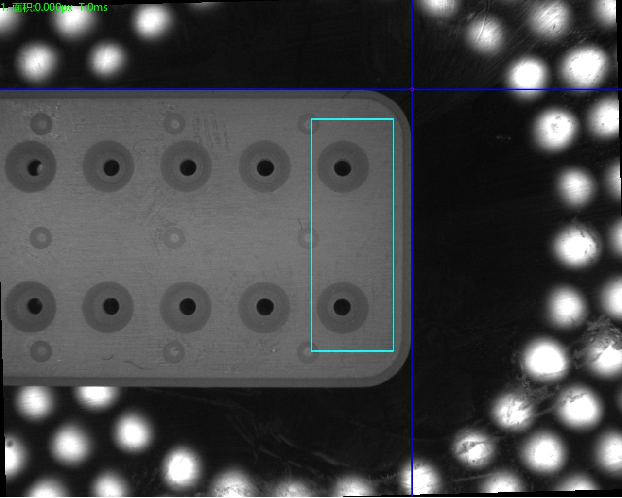

1.底部正光检测良品分析图：OK

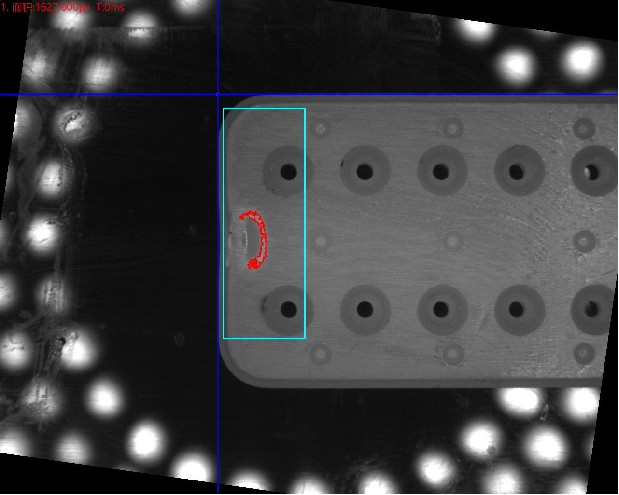

1.底部正光检测不良品分析图：NG      不良特征： 进胶口缺料      分析结果：可检

2.底部正光检测原图：

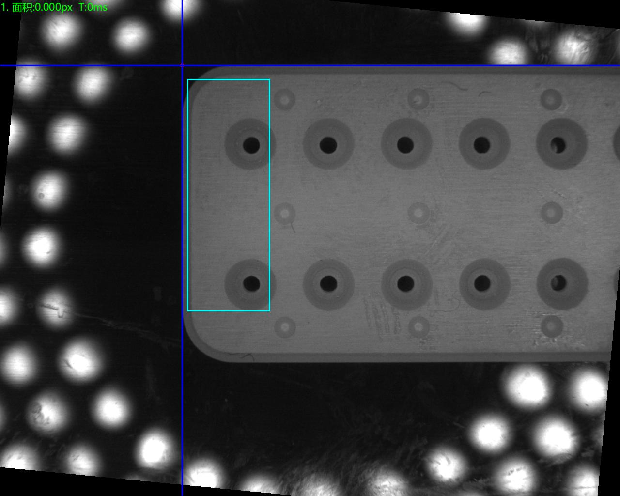

2.底部正光检测良品分析图：OK

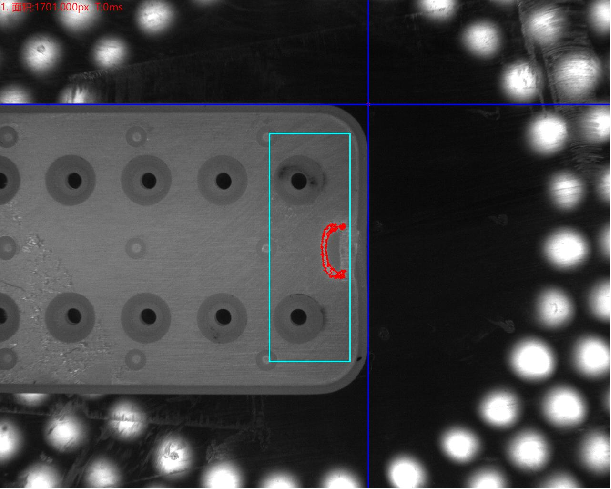

2.底部正光检测不良品分析图：NG      不良特征： 进胶口缺料      分析结果：可检

3.底部正光检测原图：

3.底部正光检测良品分析图：OK

3.底部正光检测不良品分析图：NG      不良特征： 杂质      分析结果：可检

4.顶部正光检测原图：

4.顶部正光检测良品分析图：OK

 4.顶部正光检测不良品分析图：NG      不良特征： 进胶口缺料      分析结果：可检

5.顶部正光检测原图：

5.顶部正光检测良品分析图：OK

5.顶部正光检测不良品分析图：NG      不良特征： 进胶口缺料      分析结果：可检

 6.顶部正光检测原图：

6.顶部正光检测良品分析图：OK

6.顶部正光检测不良品分析图：NG      不良特征： 杂质      分析结果：可检

系统安装要求

设备放置的检测空间:  在流水线上并入安装思普泰克视觉检测系统，需要保证有足够的空间以安装设备。

环境温度： 0-50摄氏度；

空气湿度： 90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。

电源：        交流220V，50Hz，  耗电＜1KVA。
