O型圈外观缺陷检测​解决方案

橡胶密封圈是由一个或几个零件组成的环形罩，固定在轴承的一个套圈或垫圈上并与另一套圈或垫圈接触或形成窄的迷宫间隙，防止润滑油漏出及外物侵入。

检测范围

橡胶O型圈产品的外观检测，检测多肉不良、缺肉不良等外观缺陷。检测速度每分钟60/min

为解决客户产品测量编程量大、效率低等问题，思普泰克提供了高效、简洁的O型圈外观缺陷检测解决方案。

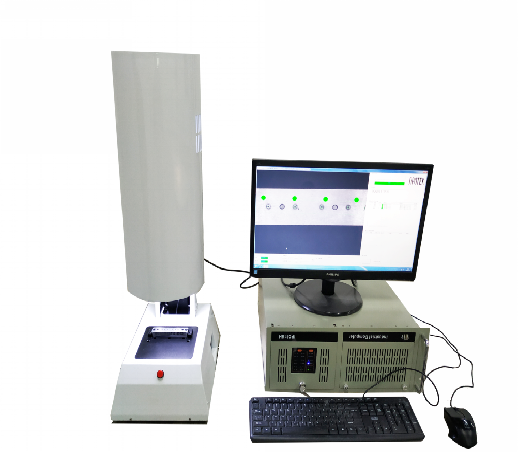

配置：思普泰克旗下影像产品线一键式影像测量仪，配备密封圈专测程序，无需编程，零件放置在工作台,即可输出结果。

外观检测：O形橡胶圈的外观采用目测法。O形圈上不允许存在孔隙、裂纹、杂质、气泡;表面应光滑、清洁。表面缺陷类型及质量要求应不超过国家标准GB 3452. 2一87规定的极限，根据使用场合对外观质量的要求分为N级和S级。

尺寸检验：O形橡胶密封圈可根据具体要求对其断面、内径尺寸进行测定。按规格大小，可分别采用精度符合要求的游标卡尺、直尺或卷尺;以移动式显微镜、投影显微镜等光学仪器来测量。尺寸和公差应符合国家标准或相应要求规定的尺寸，须遵从G13 3452. 1一92标准规定的液压气动系统及其元件用通用和宇航用0形橡胶密封圈的尺寸及公差。

专用密封圈内外径及截面直径尺寸快速测量功能，有效避免了编程和切换程序。测量模式分为单工件测量、多工件测量，可实现一键自动搜索已设定测量模板，快速精确地进行批量测量。

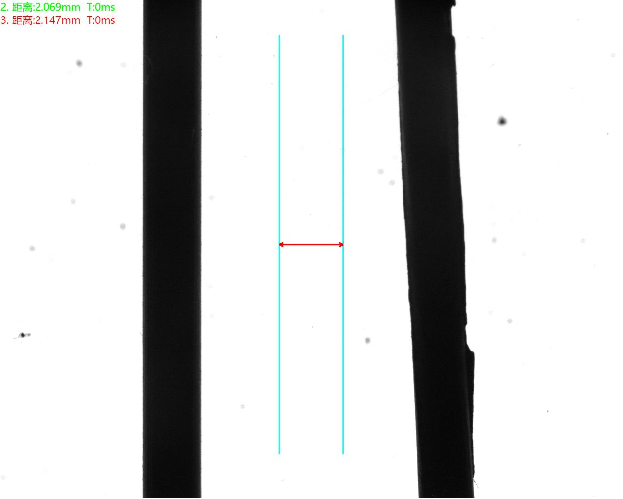

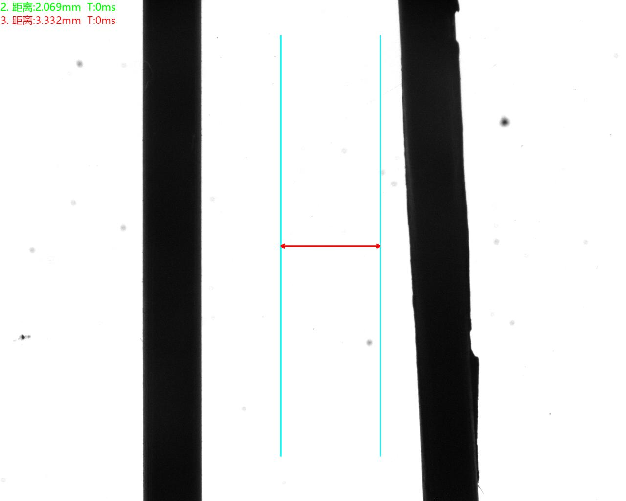

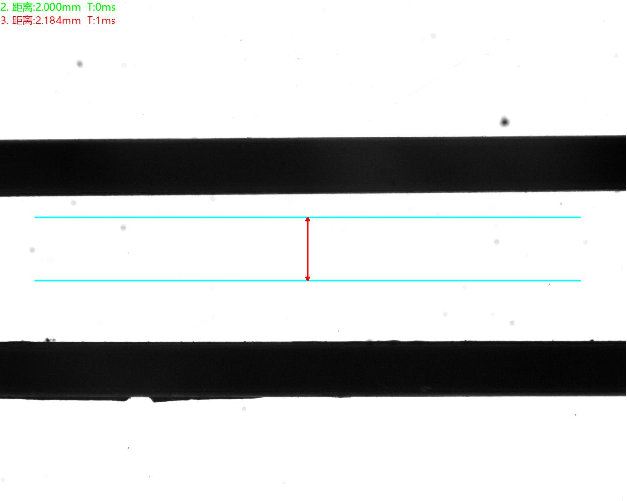

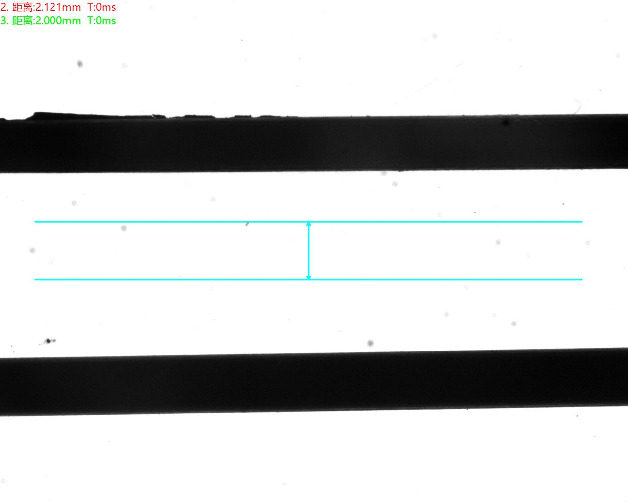

检测效果
