视觉检测在O型密封圈中的检测方案

O型密封圈是一种截面为圆形的橡胶密封圈，也叫O型圈。它最初出现在19世纪中叶，被用作蒸汽机汽缸的密封元件。O型圈因为价格便宜，制造简单，功能可靠，并且安装要求简单，是最常见的密封用机械设计。它可用于静态的应用中，也可以用在部件之间有相对运动的动态应用中。

O型圈为不规则圆，传统O型圈测量中，先对零件识别拍照（不同直径零件需要从新编程），测量O型圈使用扫描轮廓，得出等效直径（内外径），通过计算内外径之差得出线径。对于O型圈检测很不方便，要进行大量编程，对于测量人员编程水平要求高，而且测量效率低下。

因此，客户现场对于小批量多直径O型圈的测量，希望达到“傻瓜式”测量操作，可直接检测出产品内径和产品外观缺陷，无需每个直径O型圈编写一次程序。

为解决客户生产中产生的缺陷缺料、粘膜、气泡、缺胶、异物和毛边等缺陷问题，思普泰克提供了高效、简洁的O型圈视觉检测解决方案。

检测范围：直径：1mm ~25mm，线径：0.5mm~5mm，厚度：0.5mm~5mm。

检测效率：每分钟检测数量150~1000件左右(取决于产品送料速度和产品大小)。

配置：思普泰克SP-T300云盘高速视觉检测机，配备密封圈SIPOTEK视觉检测软件，光学远心工业镜头，定制光学光源在工作台,即可输出结果。

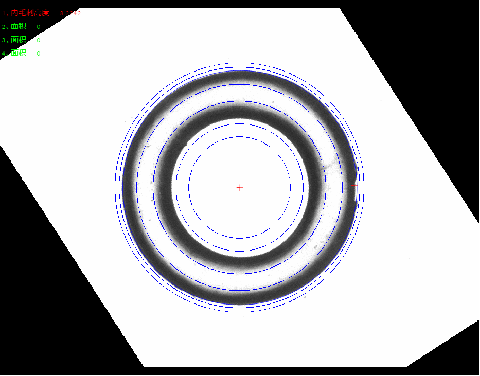

检测效果

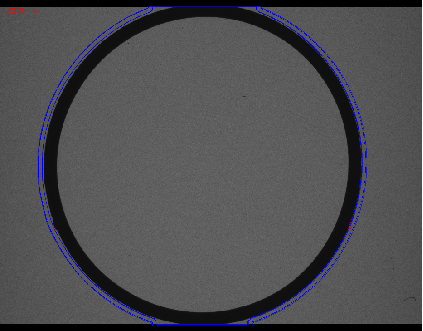

缺料检测

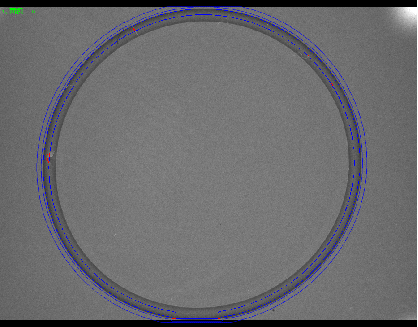

粘膜检测

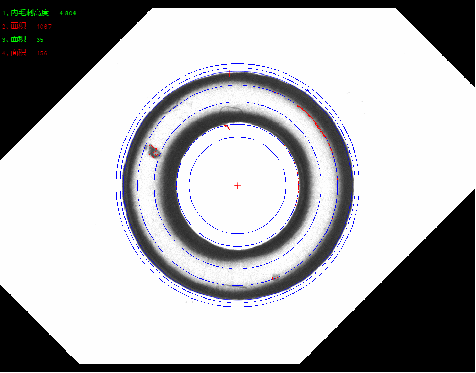

气泡检测

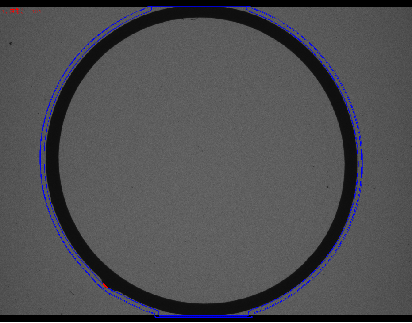

缺胶检测

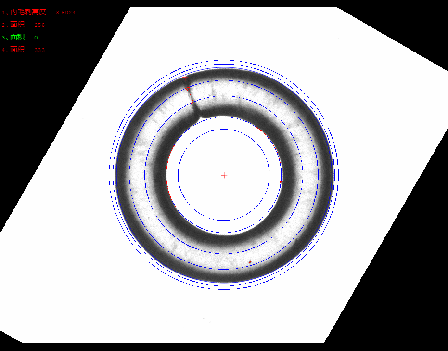

异物检测

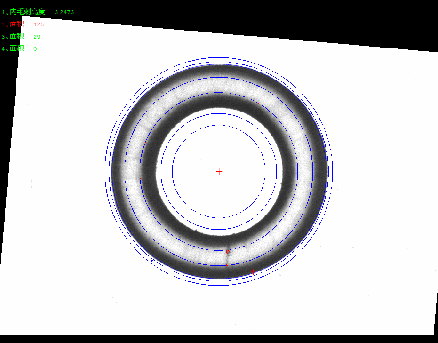

检测黑点脏污

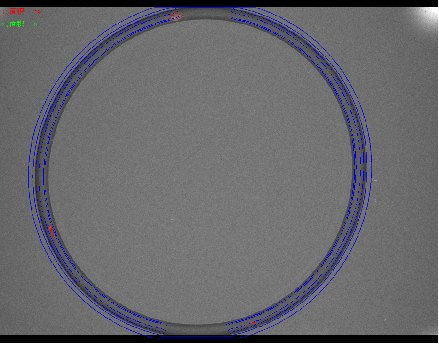

毛边检测

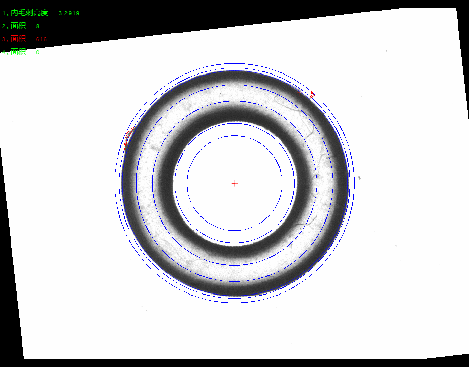

尺寸检测

系统安装要求

设备放置的检测空间:  安装思普泰克视觉检测系统的标准检测设备，需要保证有足够的空间以安装设备。

环境温度： 0-50摄氏度；

空气湿度： 90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。

电源：        交流220V，50Hz，  耗电＜1KVA。
