高速机器视觉检测磁瓦检测解决方案

发布时间:2024-04-18点击数:


磁瓦通常指的是一种具有磁性的瓷质或塑料材料制成的瓦片。这种瓦片通常具有磁性,可以吸附磁性物体,如铁质物体。磁瓦也被称为磁片或磁性瓦片,应用于教育、办公、家庭等场合,用于展示、教学或组织信息。



未标题-3 拷贝 2.jpg


磁瓦在生产过程中容易出现少倒角、倒角过大、杂质孔洞、掉块、裂纹、端面(掉块、裂纹、孔洞)、表面波纹等各种各样的缺陷。针对这些检测要求推荐使用思普泰克高速视觉检测设备,检测效率可达每分钟150件。

高速视觉检测设备是利用计算机视觉技术和自动化设备结合,实现对产品外观质量的快速检测和分析的过程。结合高速图像采集、图像处理和机器学习算法,用于在生产线上对产品进行准确的外观尺寸检测。




设备特点

高速性能:通过快速图像采集和处理,实现对产品的快速检测,适用于高速生产线的需求。

高精度:利用高分辨率的摄像头和先进的图像处理算法,能够精确识别产品外观的细微缺陷,提高检测准确性。

自动化:实现自动化的产品检测流程,无需人工干预,减少人力成本,提高生产效率。

多功能性:可以检测多种外观缺陷,如划痕、颜色不一致、瑕疵等,并且可以进行尺寸测量、形状识别等多种分析。

实时监控:能够实时监测产品外观质量,并及时报警处理异常产品,确保产品质量符合标准。

数据记录与分析:记录检测数据和结果,进行数据分析和统计,帮助企业监控产品质量趋势,改进生产流程和质量管理。

灵活性:可以根据不同产品类型和检测需求进行定制和调整,适用于各种行业的外观质量检测,如电子、汽车、食品等。

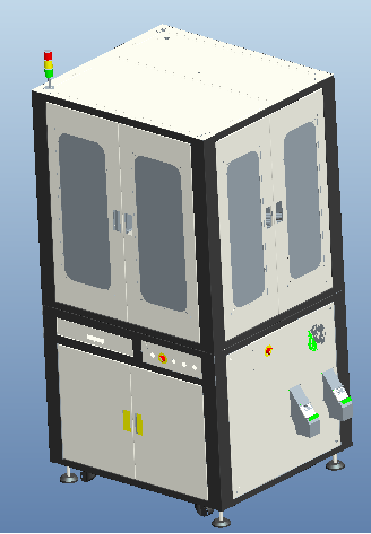

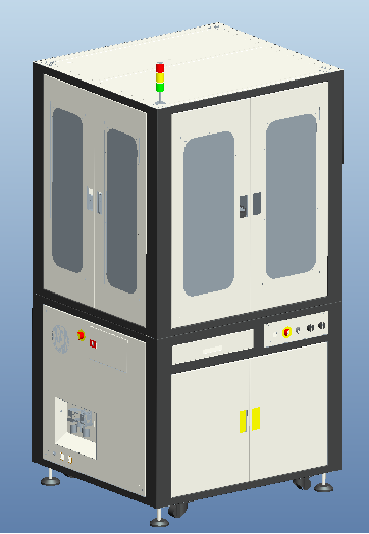

设备组成及主要机构

视觉检测软件:SIPOTEK

工业电脑:SIPOTEK定制

显示器:PHILIPS  22”液晶显示器

工业相机:SONY工业相机

相机调节模组:SIPOTEK定制

工业镜头:远心高清光学工业镜头

环形光源:定制光学平行背光源

控制系统:SIPOTEK定制

伺服电机:松下

玻璃盘:SIPOTEK定制开槽


检测流程



检测效果

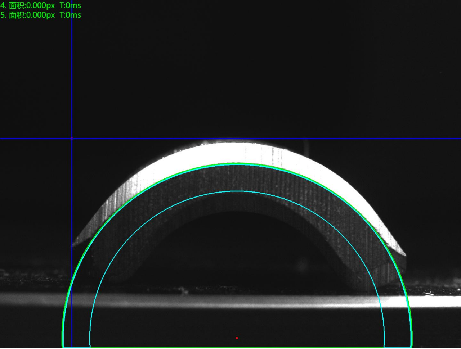

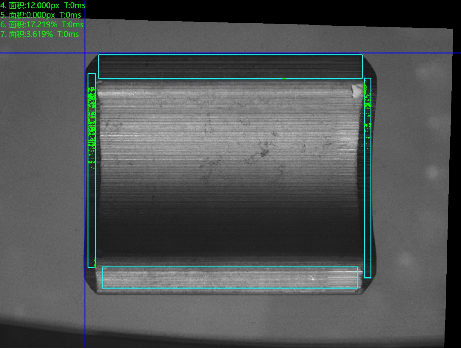

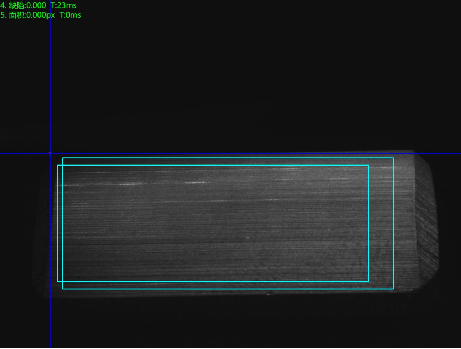

良品OK图


image.png   image.pngimage.png  image.png

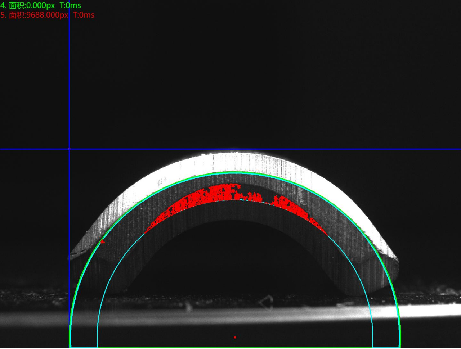

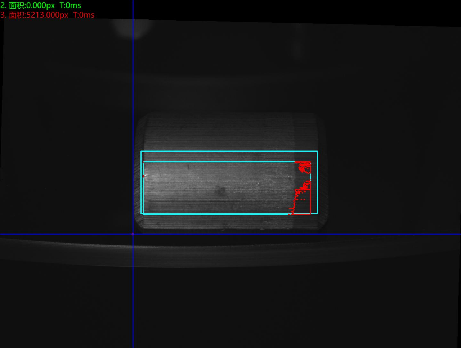

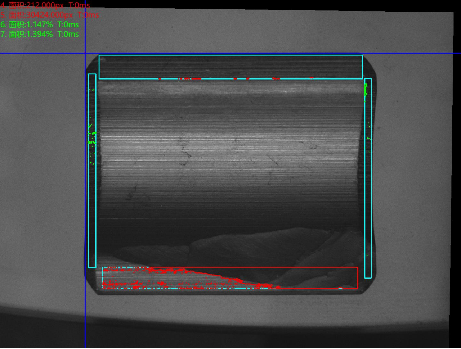

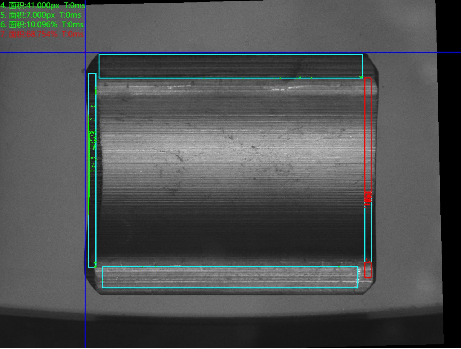

掉块检测

image.png  image.png

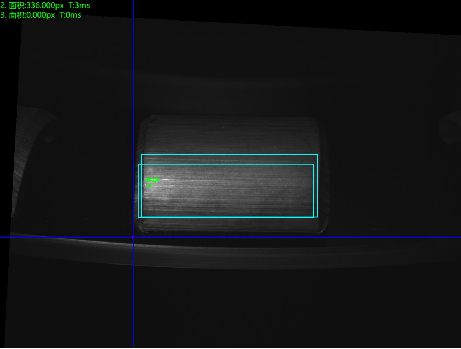

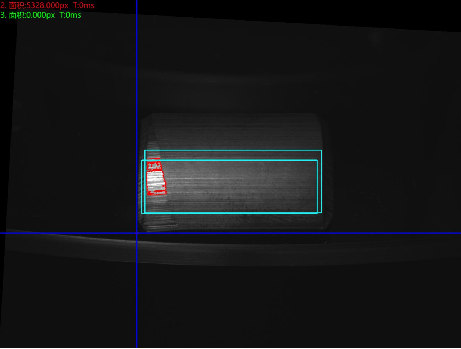

孔洞检测

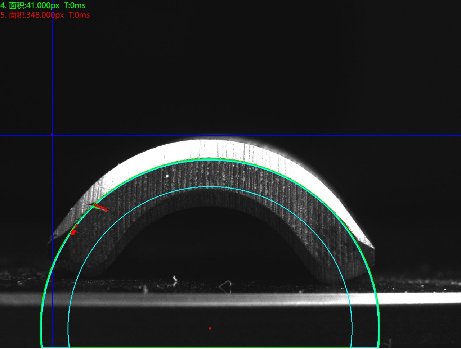

倒角过大


image.png   image.png

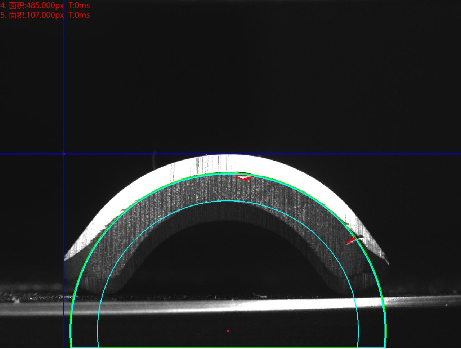

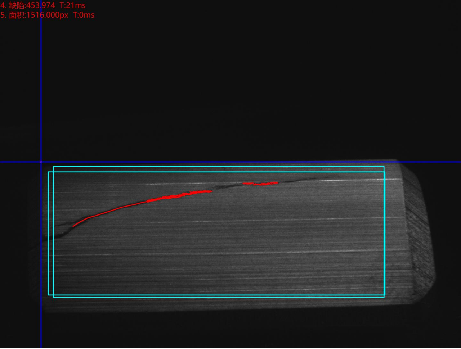

裂纹检测


image.png  image.png  image.png

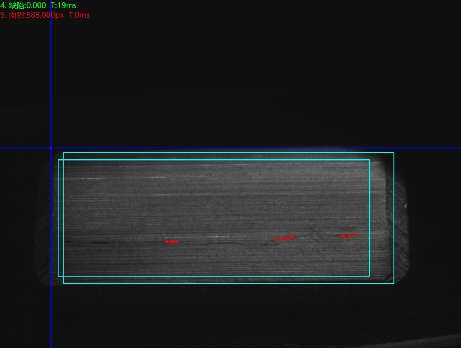

横纹检测



image.png  image.png
