【应用案例】磁材外观缺陷视觉检测方案

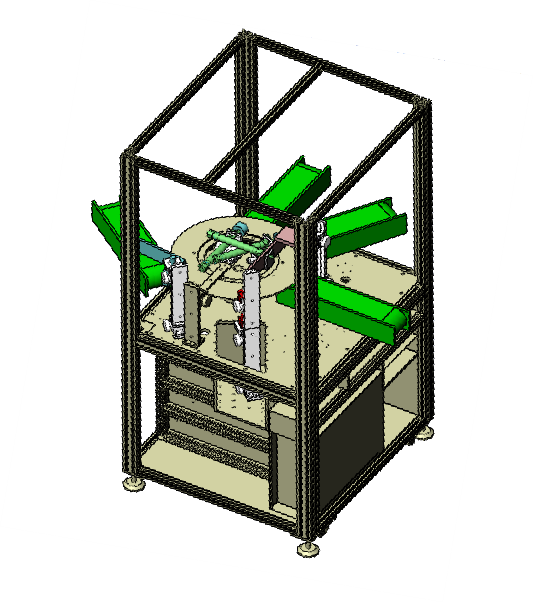

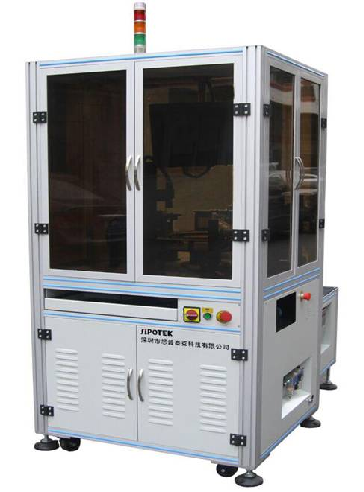

3D视觉检测设备概述

3D视觉检测设备能够获取物体三维信息并进行检测分析的设备。使用结构光、时间飞行、立体视觉等技术获取物体的三维信息。可以通过投射结构光、多视角成像等方式来获取物体表面的深度信息，从而实现三维检测。

常用功能

3D视觉检测设备广泛应用于自动化生产线、质量控制、产品检测等领域。可检测物体的尺寸、形状、表面缺陷等，并可提供高精度的检测结果。

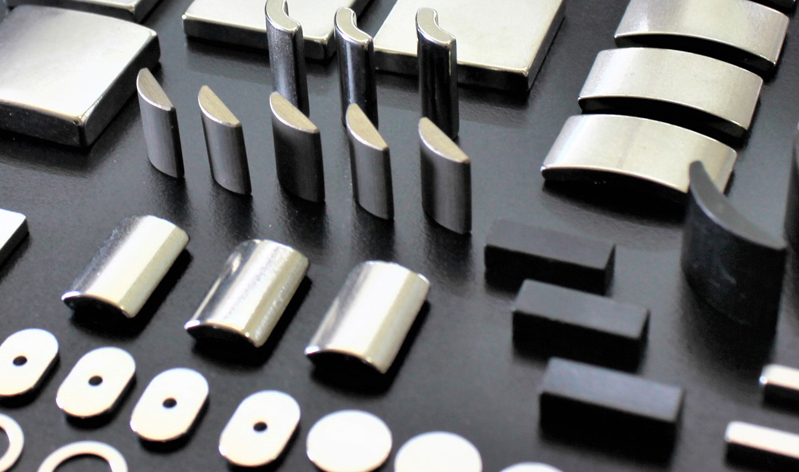

3D视觉检测设备可以识别并检测磁材表面的缺陷，如裂纹、凹凸、瑕疵等。

设备可以检测磁材表面的异物，如杂质、污渍等，确保产品质量。

设备可以测量磁材的尺寸和形状，检查是否符合规格要求。

针对有色磁材，系统可以检测颜色是否一致、是否有色差。

优势

与2D视觉检测相比，3D视觉检测设备能够提供更加准确的深度信息，适用于需要进行精确三维测量和检测的场景。还可以应对不同形状和表面特性的物体，具有更高的灵活性和适用性。

软件支持

3D视觉检测设备通常配备相应的图像处理软件，用于处理和分析采集到的三维图像数据，实现自动化检测、缺陷识别等功能。

技术指标

精度：最高可达 ±0.01mm

建议检测尺寸：0.1～50mm

检测检测质量：0.1～100g

外观尺寸检测：外径、内孔径、对边、对角、长度、高度、同心度、真圆度、 各部分台阶尺寸、角度、尖锐度等

缺陷检测：360度有无牙、烂牙、坏牙、斜牙、搓牙不良，牙内毛刺、缺料、内孔堵塞、开裂、毛刺、焊点面积、印记、有无内牙，可站立式平头螺丝牙部位所有功能检测

项目检测

长20mm*宽15mm的磁材产品的外观检测，每分钟检测数量 不低于160件(取决于产品送料速度)。

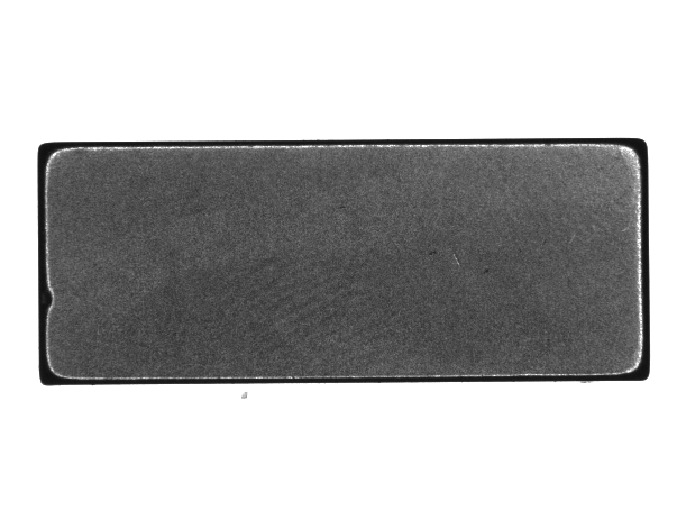

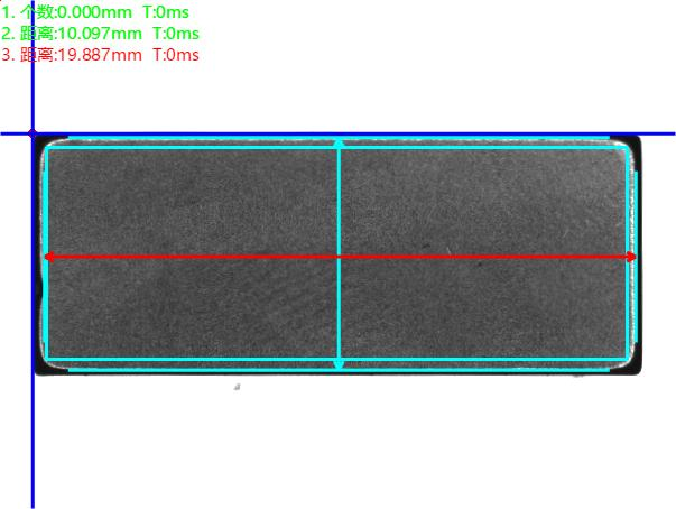

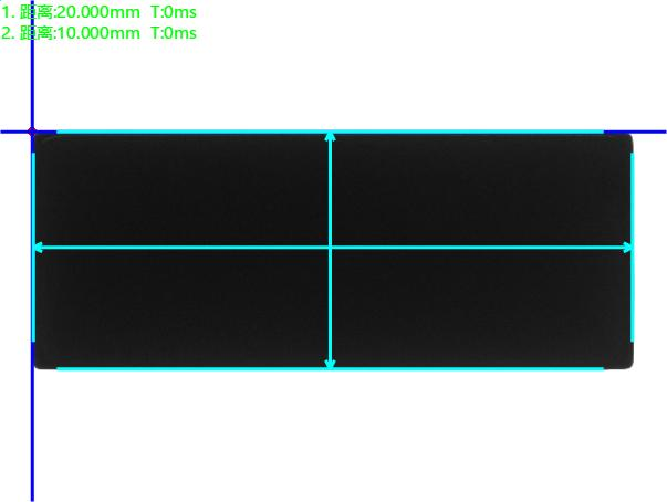

3D 轮廓扫描可以快速识别表面缺陷，其3D扫描结果如下
