【应用案例】陶瓷件外观视觉检测方案

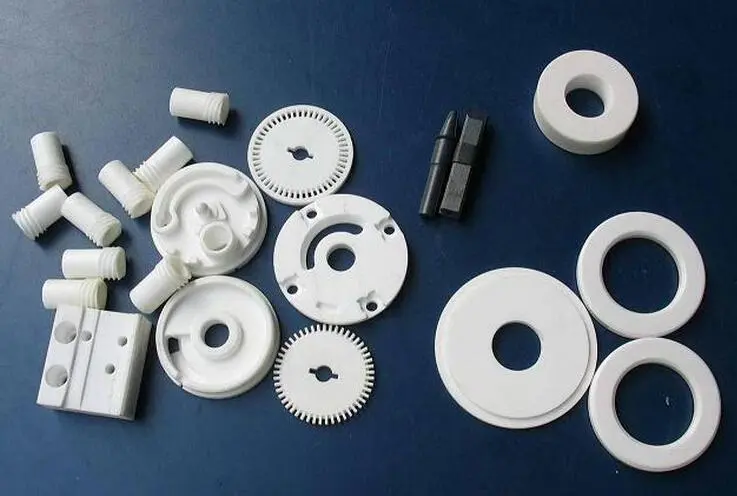

陶瓷外观视觉检测设备是一种利用视觉技术对陶瓷制品外观质量进行检测和评估的过程。

设备特点

高精度检测：通过高分辨率的图像采集设备和精密算法，能够实现对陶瓷制品外观的缺陷、瑕疵、裂纹等进行精准检测。

多视角检测：可以通过多个角度和光源进行检测，确保全面评估陶瓷制品的外观质量。

自动化检测：可借助自动化设备进行陶瓷外观检测，提高检测效率和准确性。

快速反馈：支持快速生成检测报告和结果反馈，帮助生产人员及时调整生产流程。

数据分析：可以对检测数据进行分析和统计，为质量管理和生产优化提供依据。

应用领域

陶瓷制造业：用于陶瓷瓷砖、陶瓷餐具、陶瓷工艺品等陶瓷制品的外观质量检测。

建筑行业：应用于建筑陶瓷材料的外观检测，确保产品质量和外观一致性。

家居装饰：用于陶瓷家居装饰产品的外观质量检测，保证产品外观完美。

艺术品制造：应用于陶瓷艺术品的外观检测，确保艺术品质量和外观。

陶瓷外观视觉检测技术有助于提高陶瓷制品的外观质量和生产效率，同时降低不良品率。

检测项目

以上检测项目，需在影像下清晰可见才能检测。

设备组成

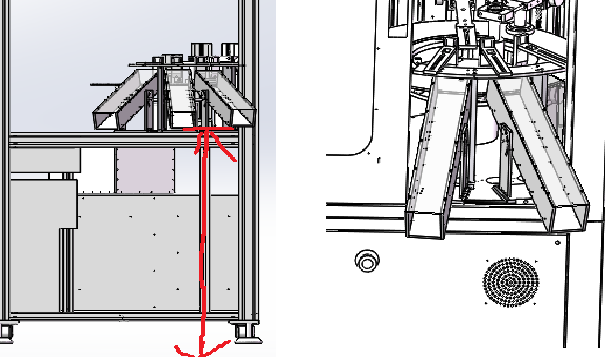

上接料料道介绍

                                                                                   出料口离地800mm

二出料口，每个料道内空最大90x90mm，适用的产品最大尺寸：50-90mm。

三出料口，每个料道内空64x64mm，适用的产品最大尺寸：1-50-64mm。

设备流程

【检测效果】

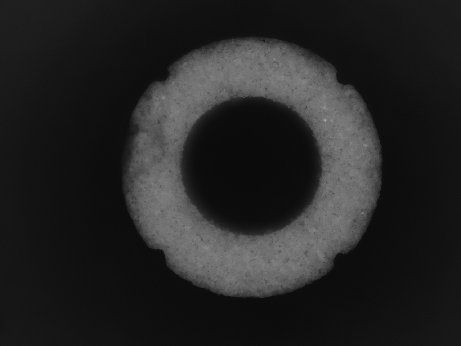

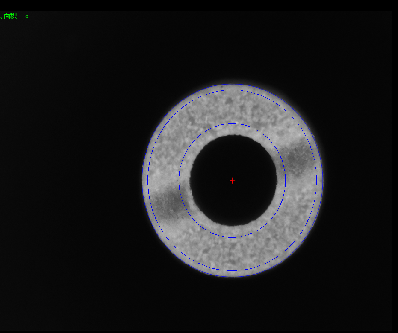

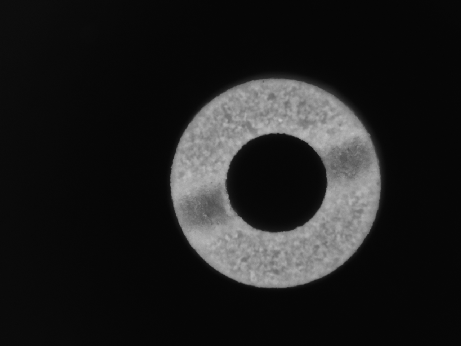

顶底部正光检测不良品分析图：OK

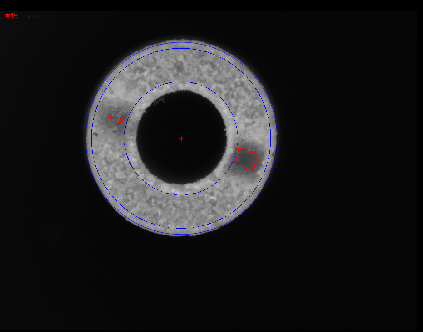

顶底部正光检测不良品分析图NG              不良特征： 缺料

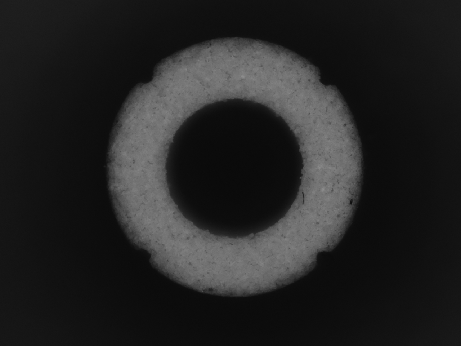

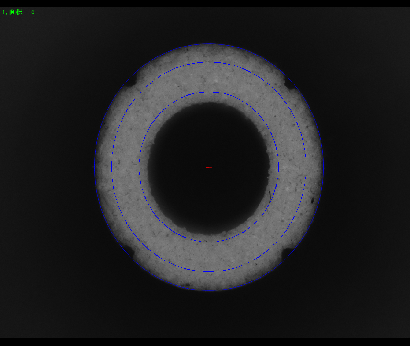

底部正光检测不良品分析图：OK

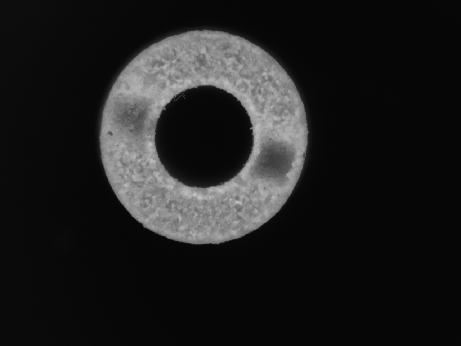

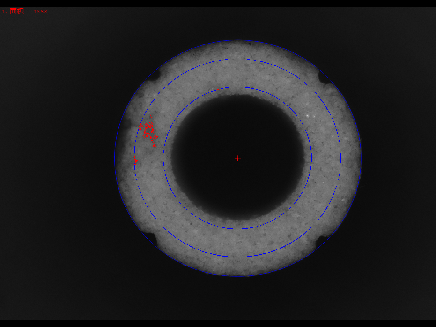

底部正光检测不良品分析图：NG              不良特征： 凸料

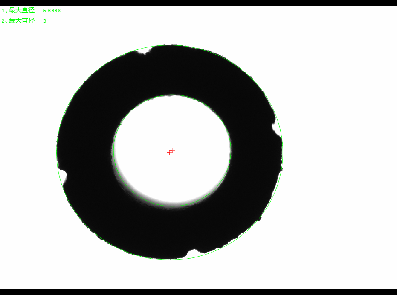

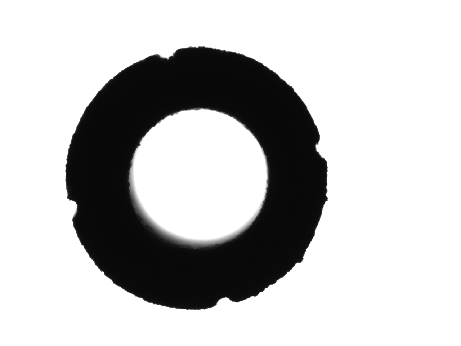

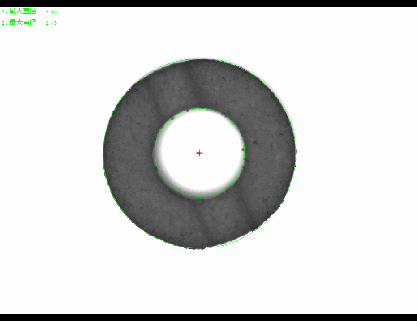

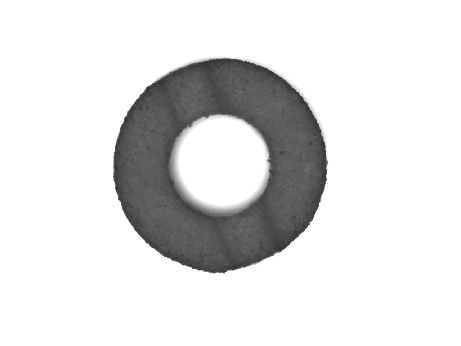

顶部背光检测不良品分析图：OK                            圆内外径良品分析图

顶部背光检测不良品分析图：OK                            圆内外径良品分析图

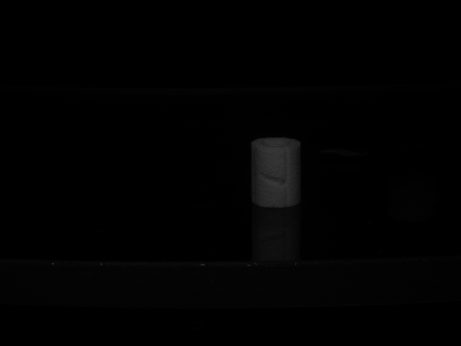

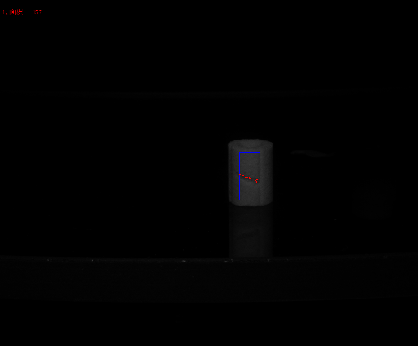

侧面背光加正光检测不良品分析图：NG            不良特征：脏污

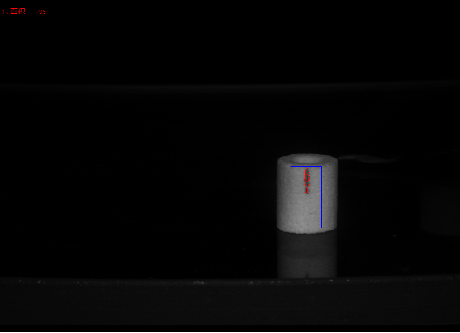

侧面背光加正光检测不良品分析图：NG            不良特征：缺料

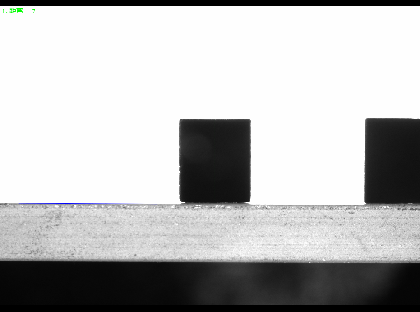

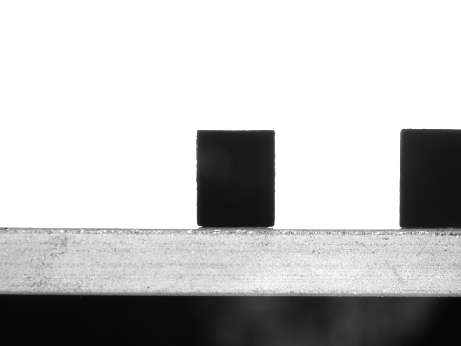

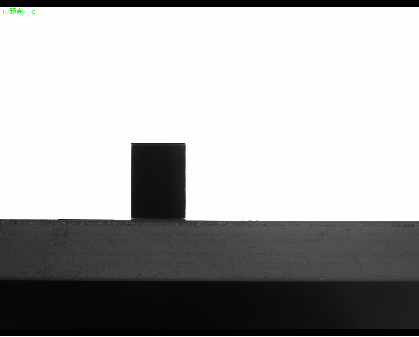

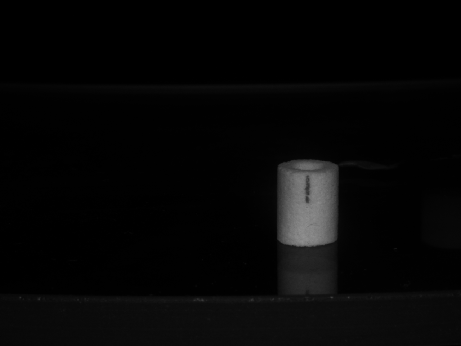

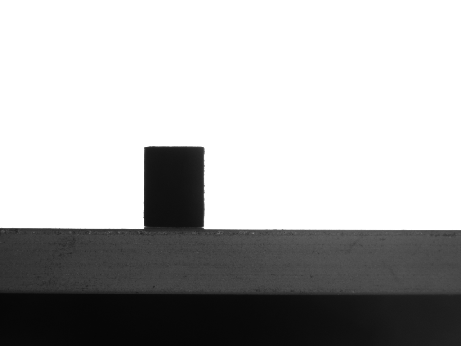

侧面背光检测不良品分析图：OK           总高良品分析

侧面背光检测不良品分析图：OK           总高良品分析
