【应用案例】密封橡胶圈外观缺陷视觉检测方案

发布时间:2024-02-28点击数:

密封橡胶圈是一种用于填充、密封或支撑的圆形橡胶制品,通常用于连接两个或多个部件之间,防止液体、气体或杂质的泄漏或渗入。提供密封性能,防止液体或气体泄漏,并且可以减少振动、噪音和机械冲击。密封橡胶圈还可以承受压力、温度变化和化学腐蚀。广泛应用于汽车、机械设备、管道系统、液压系统、航空航天等领域。


【检测瑕疵】

外观检测:有无损坏、裂纹、气泡、变形或异物等缺陷。

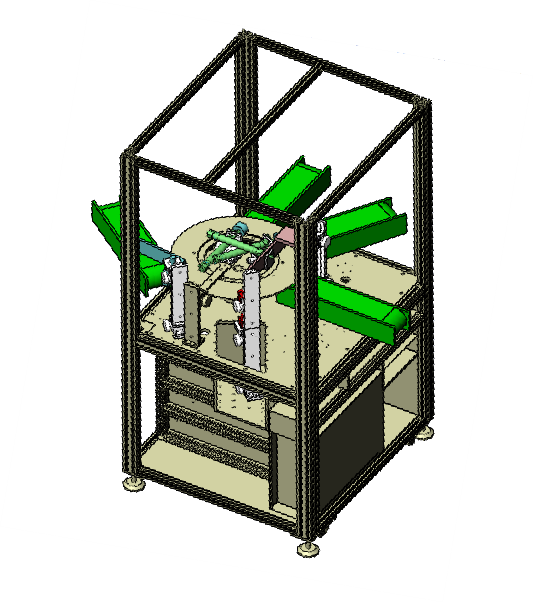

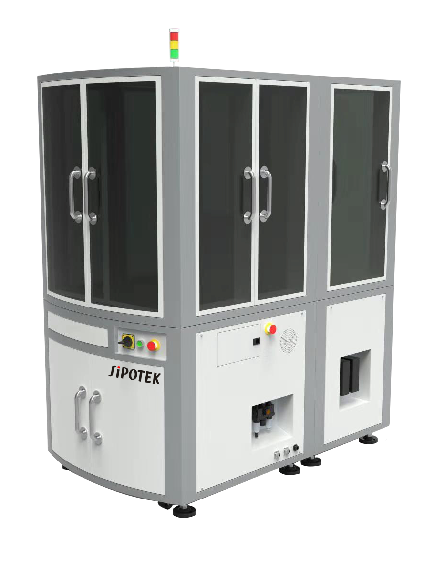

【检测设备】


【技术参数】

检测精度:最高可达 ±0.01mm

检测速度:200~1200个/分钟

检测准确率:99.9%


【检测原理】

密封橡胶圈视觉检测是利用相机或图像采集设备对密封橡胶圈进行图像采集。确保在光线充足的条件下拍摄清晰、高分辨率的图像。对采集到的图像进行预处理,包括灰度化、滤波、二值化等步骤。从预处理后的图像中提取密封橡胶圈的关键特征,如边缘、轮廓、形状、大小、缺陷等信息。通过图像处理算法和模式识别技术,检测密封橡胶圈表面的缺陷,如裂纹、变形、异物、磨损等,并进行定量化评估。根据提取的特征和检测结果,对密封橡胶圈进行分类,判定其是否符合质量标准。可以设置阈值或规则来进行自动判定。最终将检测结果输出为报告或反馈信号,指示密封橡胶圈的质量状况。

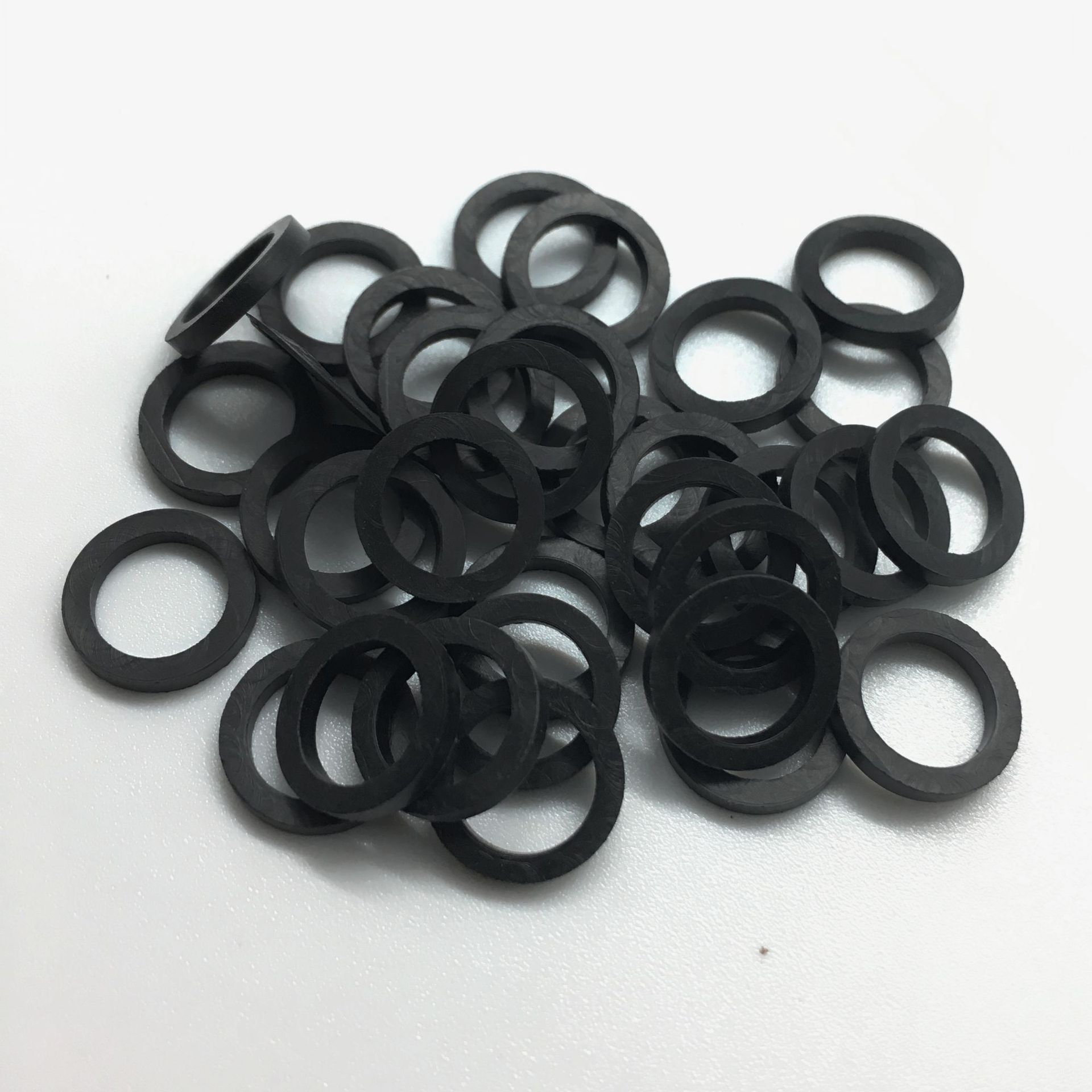

被测物体

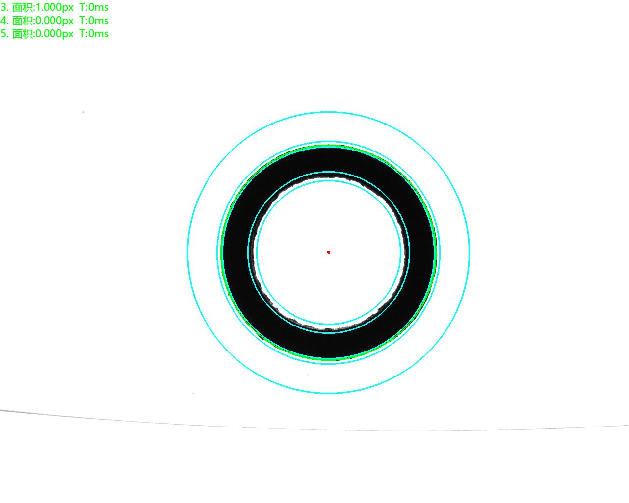

【检测效果】

OK

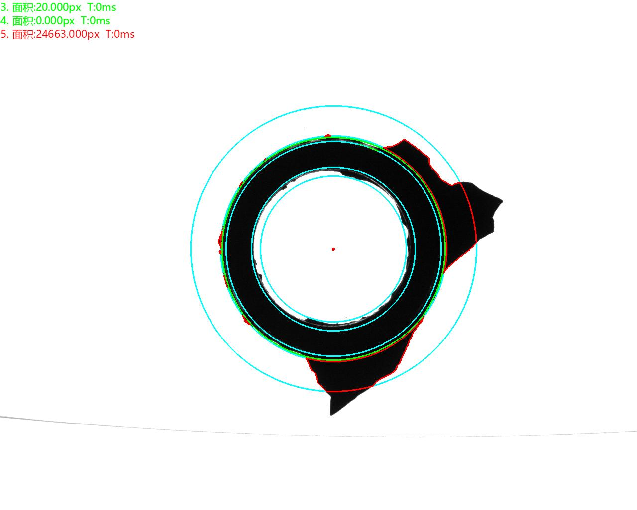

顶部背光检测不良品分析图:NG

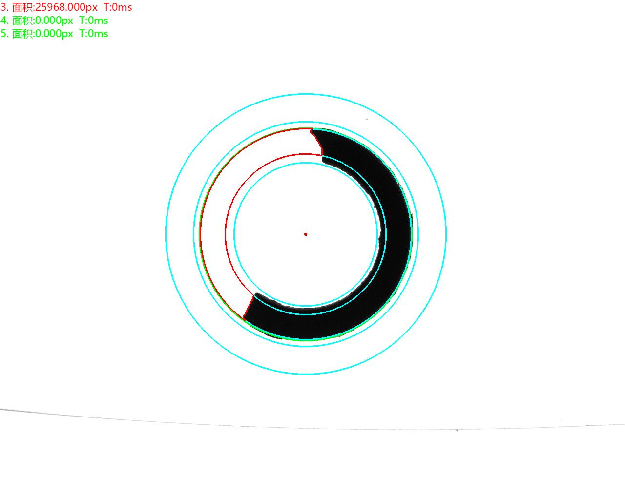

顶部背光检测不良品分析图:NG

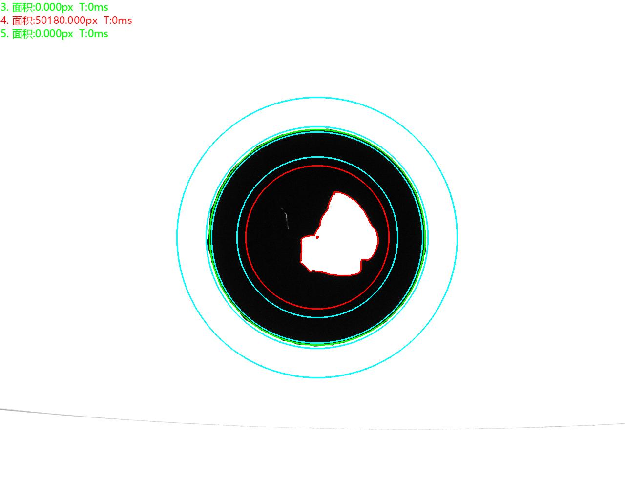

顶部背光检测不良品分析图:NG

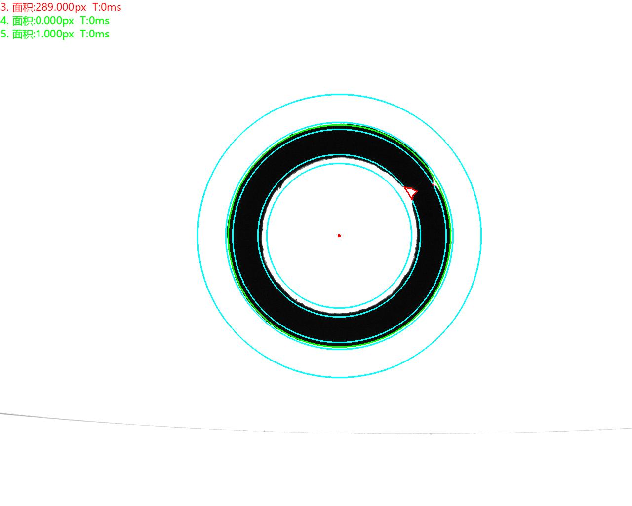

顶部背光检测不良品分析图:NG

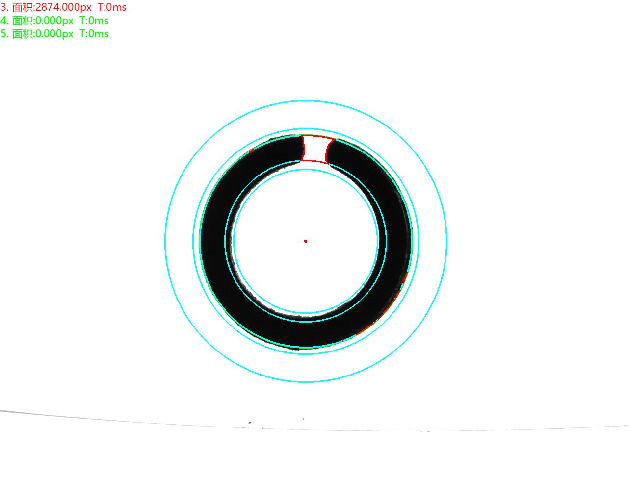

顶部背光检测不良品分析图:NG
