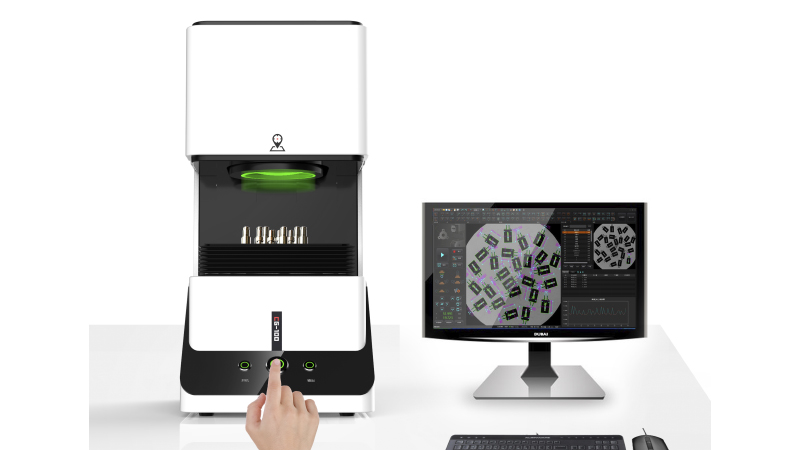

机器视觉：零部件尺寸测量的变革力量

在当今工业 4.0 的浪潮下，机器视觉作为工业生产中的 “火眼金睛”，正发挥着日益重要的作用。它广泛应用于质量检测、识别分类、视觉定位和尺寸测量等诸多领域，为工业自动化的发展注入了强大动力。而在这其中，零部件尺寸测量检测则是机器视觉应用的关键领域之一，对保障产品质量和提升生产效率起着举足轻重的作用。

在制造业中，零部件的尺寸精度直接关系到产品的性能、可靠性和使用寿命。任何一个尺寸的偏差都可能导致产品无法正常装配，甚至影响整个系统的运行稳定性。例如，在汽车发动机制造中，活塞、曲轴等关键零部件的尺寸精度要求极高，稍有偏差就可能引发发动机故障，降低汽车的性能和安全性。因此，精确的尺寸测量检测是确保产品质量的第一道防线。

传统的人工尺寸测量方式不仅效率低下，难以满足大规模生产的需求，而且容易受到人为因素的影响，导致测量结果存在误差。而机器视觉技术的出现，为尺寸测量检测带来了革命性的变化。它能够快速、准确地获取零部件的尺寸信息，实现自动化、智能化的检测过程，大大提高了生产效率和检测精度。在电子制造领域，对于微小电子元器件的尺寸测量，机器视觉系统能够在短时间内完成高精度的检测，为电子产品的小型化、高性能化提供了有力支持 。

尺寸测量检测：工业生产的质量把关者

尺寸测量检测，是以标准设计图为基准，运用特定的技术手段和工具，对产品的实际尺寸进行精确测量，并将测量结果与设计要求的公差范围进行比对，以此判断产品尺寸是否合格的关键过程。在制造业中，产品的设计图详细规定了各个零部件的尺寸、形状以及公差范围 ，这些参数是确保产品性能和功能的基础。尺寸测量检测就像是产品生产过程中的 “质量警察”，严格监督着每一个零部件的尺寸是否符合设计标准。

它的作用不仅仅在于判断产品尺寸是否在公差范围内，还体现在对产品加工过程的全面监控上。在加工基准面位置的检测中，尺寸测量检测能够精确判断基准面的位置是否准确，这对于后续的加工工序至关重要。如果基准面位置偏差过大，会导致整个零部件的加工精度下降，影响产品的最终质量。比如在机械制造中，轴类零件的加工基准面若存在偏差，会使轴的同心度受到影响，进而导致设备在运行过程中出现振动、噪音等问题。

对于机械加工余量分布的检测，尺寸测量检测同样发挥着重要作用。合理的加工余量分布能够保证零件在加工过程中去除多余材料的同时，保留足够的强度和精度。若加工余量分布不均匀，会造成部分区域加工过度，削弱零件强度；而部分区域加工不足，影响零件的装配和使用性能。在汽车零部件制造中，发动机缸体的加工余量分布必须严格控制，以确保缸体的强度和密封性，否则会影响发动机的动力输出和可靠性。

检测壁厚偏差也是尺寸测量检测的重要任务之一。在塑料制品、金属铸件等生产中，壁厚的均匀性直接关系到产品的质量和性能。以塑料容器为例，如果壁厚偏差过大，会导致容器在承受压力时出现局部薄弱点，容易破裂，影响产品的使用安全。

传统与现代的碰撞：尺寸测量检测方法剖析

（一）传统测量方法盘点

在机器视觉技术尚未兴起的过去，传统的尺寸测量方法在工业生产中占据主导地位。千分尺，作为一种精密量具，通过旋转螺旋测微杆实现对物体尺寸的测量，精度可达 0.01mm 甚至更高 ，常用于测量小尺寸的工件。游标卡尺则是利用尺身和游标刻度线间长度之差原理制成，能测量长度、内外径、深度等多种尺寸，操作相对简便，测量范围通常在 0 - 150mm 或 0 - 200mm 之间 。高度尺用于测量物件高度，深度尺专门测量凹槽或孔的深度，它们在各自的测量领域发挥着作用。

然而，这些传统测量方法存在诸多局限性。在精度方面，虽然千分尺等工具在一定程度上能满足较为精密的测量需求，但对于一些高精度要求的零部件，如航空发动机叶片、精密光学镜片等，其精度仍难以企及。而且，传统测量工具的精度容易受到人为因素和工具本身磨损的影响。在测量过程中，操作人员的手法、力度以及读数的准确性都会导致测量结果出现偏差。游标卡尺读数依赖人眼观察，不同操作人员的读数习惯和视力差异，可能使测量结果产生 0.02mm 甚至更大的误差。

传统测量方法的速度和效率也难以满足现代大规模自动化生产的节奏。在汽车零部件生产线中，每分钟可能有数十个零部件需要进行尺寸检测，如果采用人工使用传统量具进行测量，不仅检测速度慢，还会导致生产效率低下，无法满足生产线的快速运转需求。同时，传统测量方法在数据记录和分析方面也存在不足，难以实现数据的自动化采集和实时分析，不利于生产过程的质量监控和优化。

（二）机器视觉检测技术的崛起

随着科技的飞速发展，机器视觉检测技术应运而生，为尺寸测量检测带来了全新的解决方案。机器视觉检测技术的原理基于光学、图像处理、模式识别和人工智能等多学科知识的融合。在硬件层面，它主要由光源、镜头、相机和图像采集卡等组件构成。光源为被检测物体提供适宜的照明条件，使物体的特征得以清晰展现；镜头负责聚焦光线，确保相机能够捕捉到清晰、准确的物体图像；相机将光信号转化为电信号，进而形成数字图像；图像采集卡则把相机获取的图像传输至计算机进行后续处理。

在软件层面，机器视觉涉及一系列复杂的算法。图像预处理环节通过消除噪声、增强对比度等操作，提升图像质量，为后续的分析奠定基础。特征提取算法从图像中提取出有价值的信息，如物体的边缘、形状、尺寸等关键特征。基于这些特征，利用模式识别和人工智能算法，机器视觉系统能够准确判断物体的尺寸是否符合标准。在对手机屏幕尺寸进行检测时，机器视觉系统通过对屏幕图像的采集和处理，快速提取出屏幕的边缘特征，计算出屏幕的长度、宽度等尺寸参数，并与预设的标准尺寸进行对比，从而判断屏幕尺寸是否合格。

与传统测量方法相比，机器视觉检测技术具有诸多显著优势。它属于非接触式测量，避免了传统测量方法中因接触被测物体而可能导致的磨损、划伤等问题，同时也减少了测量过程中的人为干扰，大大提高了测量的准确性和可靠性。机器视觉检测速度极快，能够在短时间内完成大量零部件的尺寸测量，满足现代工业自动化生产线对高速检测的需求。在电子芯片制造中，机器视觉系统可以在每秒内检测数十个芯片的尺寸，确保芯片生产的高效和质量稳定。

机器视觉检测技术还具备强大的数据处理和分析能力。它能够自动记录每次测量的结果，并通过数据分析及时发现生产过程中的潜在问题，为生产工艺的优化提供有力支持。通过对一段时间内某零部件尺寸数据的分析，发现尺寸偏差存在逐渐增大的趋势，企业可以据此及时调整生产设备参数，避免生产出更多不合格产品，有效降低生产成本。

广泛应用：机器视觉大显身手

机器视觉检测技术凭借其独特的优势，在工业生产、科研、军工等诸多领域得到了极为广泛的应用，为各行业的发展注入了强大动力。在工业生产领域，其应用覆盖了金属、塑料、镁、铝及其他合金材料的检测。

在金属零部件加工中，对于轴类零件的直径、长度以及同心度等尺寸参数的检测，机器视觉系统能够快速、准确地完成，为金属加工的高精度要求提供了保障。汽车发动机中的曲轴，其尺寸精度直接影响发动机的性能，机器视觉检测技术可以实时监测曲轴加工过程中的尺寸变化，确保每一个曲轴都符合严格的尺寸标准 。

在塑料产品制造方面，机器视觉在塑料制品的壁厚检测、外形尺寸测量等方面发挥着关键作用。对于塑料管材的外径、壁厚均匀性检测，机器视觉系统可以在管材生产过程中进行在线检测，及时发现壁厚偏差过大或外径不符合标准的产品，避免不合格品流入下一道工序。在塑料注塑件生产中，通过机器视觉检测产品的外形尺寸，能够快速判断产品是否存在注塑不足、溢料等问题，保证塑料产品的质量和一致性。

对于电子元器件、螺丝螺母、磁性材料等复合材料构件，机器视觉检测技术同样展现出卓越的性能。在电子制造行业，电子元器件的尺寸越来越小，精度要求越来越高。电阻、电容等微小电子元器件的尺寸测量，传统测量方法难以满足高精度和高效率的要求，而机器视觉检测技术可以轻松实现对这些元器件的快速、精准测量。在手机主板生产中，机器视觉系统能够对主板上的各种电子元器件进行尺寸检测和位置识别，确保元器件的安装精度，提高手机主板的生产质量和可靠性。

螺丝螺母作为常见的标准件，其尺寸精度对于机械设备的装配和运行至关重要。在螺丝生产过程中，机器视觉系统可以对螺丝的螺纹螺距、牙型角、中径等关键尺寸进行检测，保证螺丝与螺母的配合精度。在汽车装配线上，机器视觉检测技术用于检测螺丝螺母的拧紧程度和尺寸是否符合要求，确保汽车零部件的连接牢固可靠，提高汽车的安全性和性能。

在磁性材料生产中，机器视觉可用于检测磁性材料的尺寸、形状以及表面质量，确保磁性材料在电子设备、电机等应用中的性能稳定。在硬盘制造中，对磁性薄膜的厚度、尺寸精度要求极高，机器视觉检测技术能够精确测量磁性薄膜的相关尺寸参数，保证硬盘的存储性能和稳定性。

案例见证：机器视觉的实力

（一）圆直径与孔距检测实例

在实际生产中，常常会遇到对圆直径和孔距进行检测的需求。以某机械零部件加工企业为例，其生产的一种关键零部件上存在大孔和 4 个小孔，需要精确检测大孔直径、4 个小孔的直径，以及大孔到 4 个小孔的距离，同时还要判断 4 个小孔有无开孔、有无异物（如丝锥残留），以及边上 2 孔有无开孔、有无异物。

考虑到这些检测需求，利用 2D 检测技术即可很好地完成任务，无需建立复杂的 3D 传感器系统。在实际操作中，由于 2D 相机难以处理待测物体吸光、高反光的特性，经过多次试验，最终确定使用条形光源和环状光源配合打光的方式。条形光源能够提供定向的照明，突出物体的边缘特征，而环状光源则从不同角度均匀照亮物体，减少反光和阴影的影响。通过这种打光方式，相机能够采集到更清晰、更有利于软件处理的图像信息。经过机器视觉系统的图像采集、处理和分析，能够快速、准确地得出检测结果，满足了生产线上对零部件尺寸检测的高效、高精度要求。

（二）螺栓尺寸测量案例

螺栓作为广泛应用的连接件，其尺寸精度至关重要。在某汽车零部件制造企业的生产线上，对螺栓的尺寸检测有着严格的标准。螺栓需要与螺母或其他具有内螺纹的工件紧密配合，因此螺牙的加工精度及公差直接决定了其配合精度。在螺栓的尺寸检测中，主要检测螺纹的螺距、牙型角、中径等关键尺寸。

传统的检测方法难以满足汽车生产大规模、高精度的要求，而机器视觉技术的应用改变了这一局面。通过高分辨率相机采集螺栓的图像，利用先进的图像处理算法，能够精确提取螺纹的轮廓特征。在测量螺距时，通过分析螺纹轮廓上相邻牙顶的间距，结合图像标定参数，计算出实际螺距；对于牙型角的测量，根据螺纹轮廓的几何形状，利用三角函数等数学方法准确计算角度；中径的测量则通过对螺纹轮廓的拟合和分析来实现。机器视觉系统能够在短时间内完成对大量螺栓的尺寸检测，并且测量精度达到了 ±0.01mm，有效保障了汽车零部件的装配质量和性能。

（三）连接器尺寸检测难题破解

随着电子设备的不断小型化和多功能化，连接器的结构越来越复杂，体积趋向微型化，这给连接器的尺寸测量和外观缺陷检测带来了极大的挑战。在某电子制造企业中，生产的连接器引脚数量众多，且间距极小，传统的人工检测方式不仅效率低下，而且难以检测出微小的尺寸偏差和外观缺陷，无法满足产品的质量检测要求。

为了解决这一难题，该企业引入了机器视觉自动化检测设备。该设备采用高倍率镜头和高分辨率相机，能够清晰捕捉连接器的细微结构。针对连接器复杂的结构，开发了专门的图像处理算法，能够准确识别各个引脚的位置和形状，实现对引脚间距、长度、宽度等尺寸参数的精确测量。通过建立精确的尺寸模型和公差范围，机器视觉系统能够快速判断连接器的尺寸是否合格。对于外观缺陷，如引脚歪斜、缺针、变形等，利用图像特征提取和模式识别算法进行检测，检测准确率达到了 99% 以上。该机器视觉自动化检测设备的应用，不仅大大提高了检测效率，还显著提升了产品的质量，为企业的生产和发展提供了有力支持。

未来展望：机器视觉的无限可能

机器视觉在零部件尺寸测量检测领域的应用，已经展现出了强大的优势和巨大的价值，为工业生产的质量提升和效率提高做出了重要贡献。随着科技的不断进步，机器视觉技术也在持续创新和发展，未来有望在以下几个方面取得更大的突破。

在算法优化方面，深度学习和人工智能技术将不断融入机器视觉算法中。通过对大量数据的学习和分析，机器视觉系统将能够更加智能地识别和处理各种复杂的零部件尺寸特征，进一步提高检测的准确性和鲁棒性。例如，利用深度神经网络算法对不同材质、形状和表面特性的零部件进行特征学习，使机器视觉系统能够在复杂的生产环境下，准确地检测出零部件的尺寸偏差，降低误检和漏检率。

多相机融合技术也将成为未来机器视觉发展的重要方向。通过多个相机从不同角度对零部件进行拍摄和数据采集，能够获取更全面、更准确的零部件尺寸信息。多相机融合技术不仅可以实现对大型零部件的全域尺寸检测，还能提高对复杂形状零部件的检测精度。在航空航天领域，对于大型飞机发动机叶片的尺寸检测，多相机融合系统可以从多个角度同时拍摄叶片，获取叶片的三维尺寸信息，实现对叶片轮廓、厚度等关键尺寸的高精度检测，确保发动机的性能和安全性。

此外，随着传感器技术的不断进步，相机的分辨率、帧率和灵敏度将进一步提升，为机器视觉系统提供更高质量的图像数据。同时，机器视觉与物联网、云计算等技术的深度融合，将实现检测数据的实时传输、存储和分析，为企业的生产管理和决策提供更加全面、及时的支持。在智能制造工厂中，机器视觉系统采集的零部件尺寸数据可以实时上传至云端，企业管理人员可以通过手机、电脑等终端设备随时随地查看生产线上的检测数据，及时发现生产过程中的问题，并做出相应的调整和决策。

机器视觉在零部件尺寸测量检测领域的未来充满了无限可能。它将持续推动工业生产向智能化、自动化方向发展，为提高产品质量、降低生产成本、提升企业竞争力发挥更加重要的作用，助力各行业在全球经济竞争中取得更大的优势 。
